Gương mẫu thiết kế CFCP về việc củng cố Beam

Giấy này giới thiệu chức năng và quá trình ứng dụng của Horse Thiết kế tăng cường CFC Phần mềm thông qua một ví dụ.

Ví dụ

Gương mẫu thiết kế CFCP về việc củng cố Beam

Một chùm bê tông, sức mạnh cụ thể của C30, kích thước khu vực B × h = 200mm × 500mm tăng cường dài và leudinal là HRB400, phần dưới của chùm tia là 4 16mm tiếp viện, và phần trên của chùm là 2 14m tiếp viện. Đường kính Stirrup là 8mm và khoảng cách là 200mm.

Vì lượng tải gia tăng, nên cần phải có ít nhất 300KN* M để có khả năng bẻ cong ở giữa. Thành viên đầu tiên không thể đáp ứng những đòi hỏi và cần được củng cố.

Thành phần mới

Nhập kích cỡ phần, cấu hình tăng cường, thông tin cụ thể và các thông tin khác của thành viên gốc trên trang thông tin thành viên, rồi nhấn vào Lưu để hoàn tất dữ liệu nhập vào của tham số thành viên gốc.

Sau khi nhập các tham số thành phần ban đầu được hoàn tất, có thể chọn chế độ [thiết kế ép buộc] hoặc kiểm tra tính toán].

Thiết kế tăng lực

Trong chế độ này, số lượng củng cố có thể được tính theo khả năng kéo của các thành viên sau khi củng cố lại, và chương trình củng cố cụ thể có thể được tạo ra.

Chọn [phần bình thường bẻ cong sự kháng cự] trong [các loại áp lực] của thành phần, theo phương pháp củng cố [đã dán vải cacbon], nhập vào dung lượng cong cần thiết của 300KN· m sau khi tăng cường và giá trị tiêu chuẩn của thời điểm đầu tiên cong 220kn· m trước khi tăng cường, và sử dụng chất liệu có độ cao 300 sợi cacbon sợi hm-300i như vật liệu tăng cường.

Nhấn vào để tạo bộ màu để tạo danh sách các bộ màu thay thế khi cần thiết và hiển thị thông tin cơ bản của mỗi bộ màu. Nhấn vào để xem chi tiết về giản đồ.

năm 2003

Tính toán kiểm tra tăng lực

Trong chế độ này, chương trình củng cố thành viên có thể đầu vào để kiểm tra xem khả năng kéo sau khi tăng cường đáp ứng yêu cầu củng cố. Các tham số của giản đồ củng cố hiện thời sẽ được cấu hình trong khi nhập tham số. Nhấn vào để tính toán để xem chi tiết của việc tính toán.

Đang tính bảng và xem chi tiết

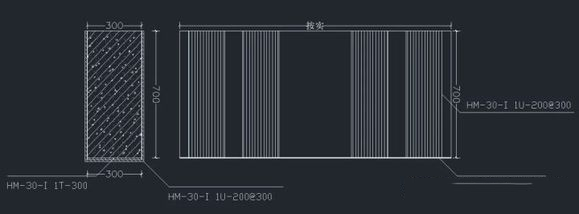

Trong các chi tiết giản đồ trang, bạn có thể tải xuống các tờ tính toán, các chi tiết củng cố, mô tả thiết kế và các tài liệu khác.
