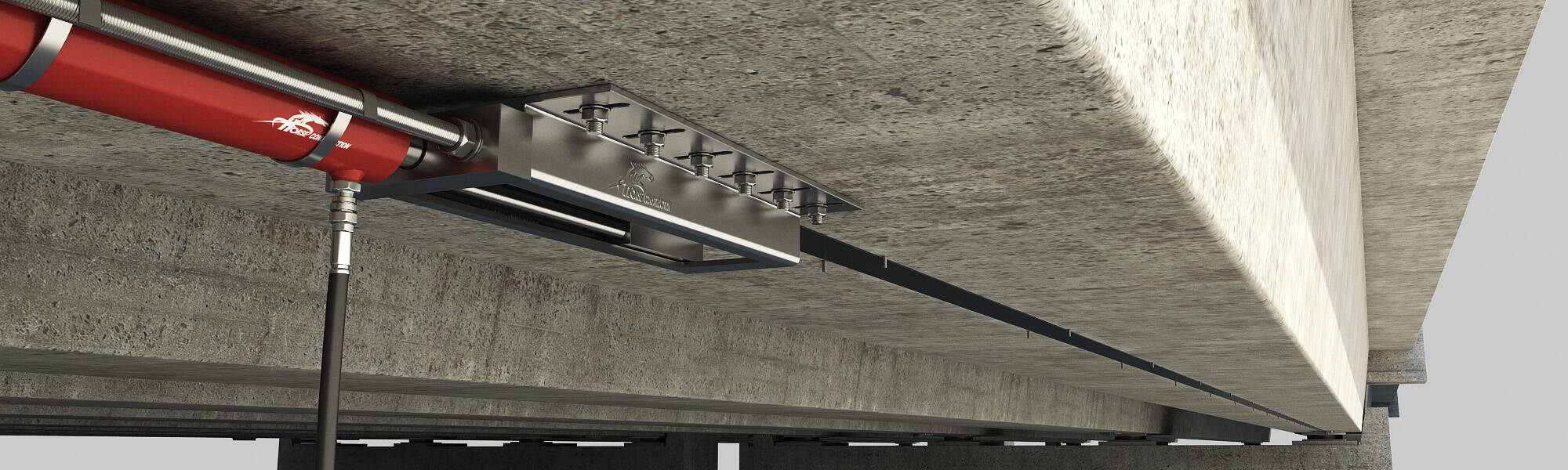

Các bon được nhấn mạnh là một loại vật liệu gia cố cấu trúc mới với hiệu suất tuyệt vời và triển vọng ứng dụng rộng rãi. Để đảm bảo tác dụng củng cố của các tấm carbon trước thời kỳ căng thẳng, cần phải theo sát các bước tiến trình. Sau đây là một tổng quan về quá trình xây dựng để tăng cường lượng carbon trước thời:

01

Chuẩn bị xây dựng

Dựa trên tình trạng thực tế của công trường xây cất và củng cố các thành phần bê tông, hãy so sánh chúng với các bản vẽ thiết kế để quyết định kế hoạch xây dựng và chuẩn bị kỹ trước khi xây cất.

Vật liệu và máy móc chính

Nguyên liệu chính: sợi cacbon được tiết ra, neo đã được căng thẳng, sợi cacbon kết dính, hàn gắn, bu lông neo hóa học, các tấm nén, vân vân

Thiết bị chính: khoan bê tông và ống khoan bê tông; chất chồng lên nhau & ống; công cụ chỉnh sửa, thiết bị căng thẳng tiền căng thẳng, trộn, vân vân

Điều kiện làm việc

Công trình xây dựng nên được thực hiện dưới những điều kiện nhiệt độ xung quanh trên 5 °C. Nếu nhiệt độ xung quanh dưới 5 ° C, cần phải dùng những chất đặc biệt thích hợp cho nhiệt độ thấp hoặc những biện pháp điều trị nhiệt độ khác. Nếu nhiệt độ dưới 0°C, thì việc xây dựng sẽ bị đình chỉ.

Mức độ mạnh của việc thử nghiệm bê tông sẽ không thấp hơn C25, và độ bền tích cực của bề mặt bê tông sẽ không thấp hơn 2.0MPa.

Điều trị bề mặt

Người Ba Lan và tẩy sạch bề mặt của các thành phần bê tông để loại bỏ các vết bẩn dầu, các lớp dày và lỏng lẻo, đảm bảo bề mặt sạch sẽ và thích hợp.

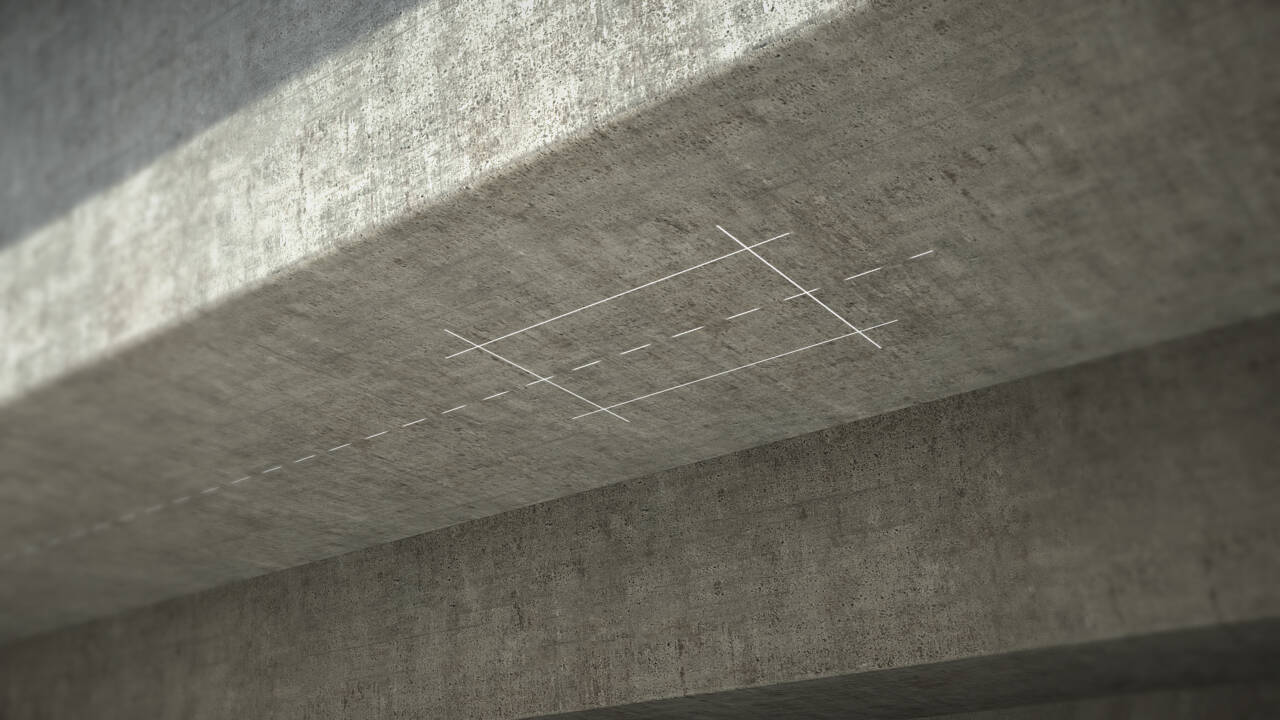

Định vị và sắp đặt

Thực hiện các hoạt động trong phạm vi xây dựng theo các bản vẽ thiết kế.

02

Name

Việc khoan chính xác đảm bảo rằng tấm carbon bị căng thẳng được lắp đặt chính xác tại địa điểm căng thẳng.

Đánh máyName

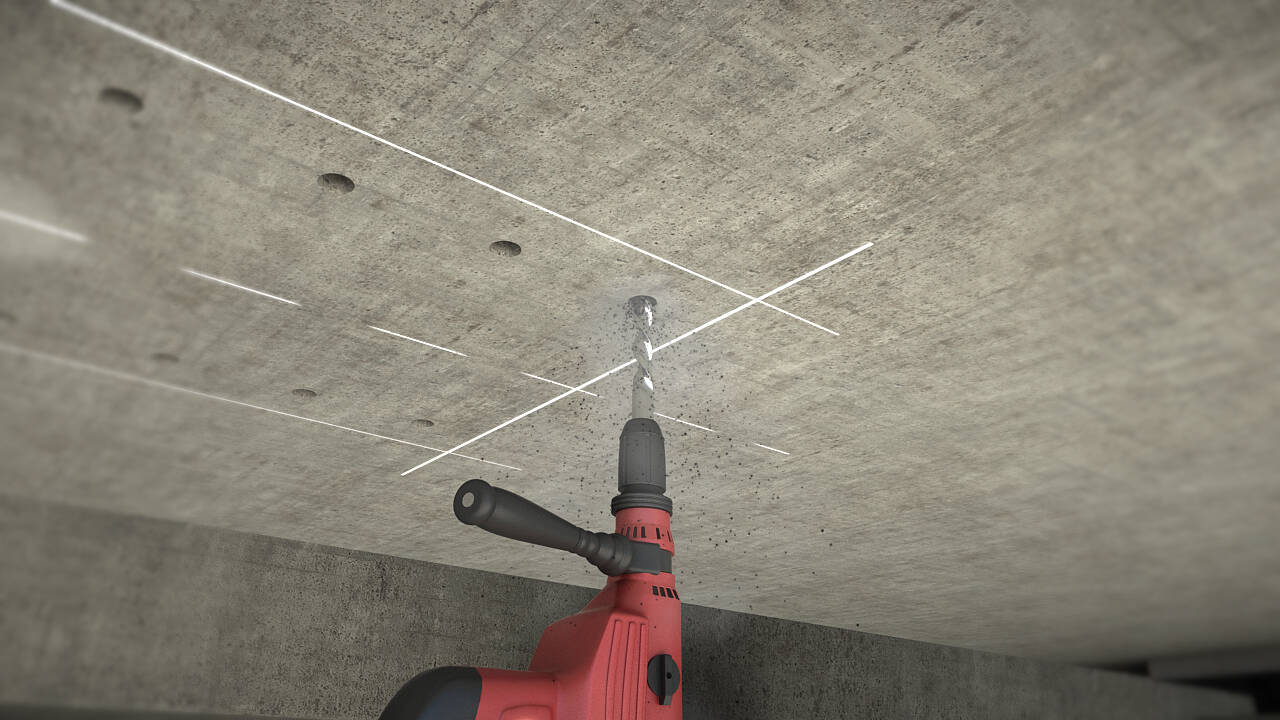

Theo định vị của bố trí, khi dùng búa điện để khoan, nên đảm bảo đường ống khoan ở giữa phải vuông góc với bề mặt xà bê tông, và việc lệch vị trí của trung tâm khoan không vượt quá 3mm.

Name

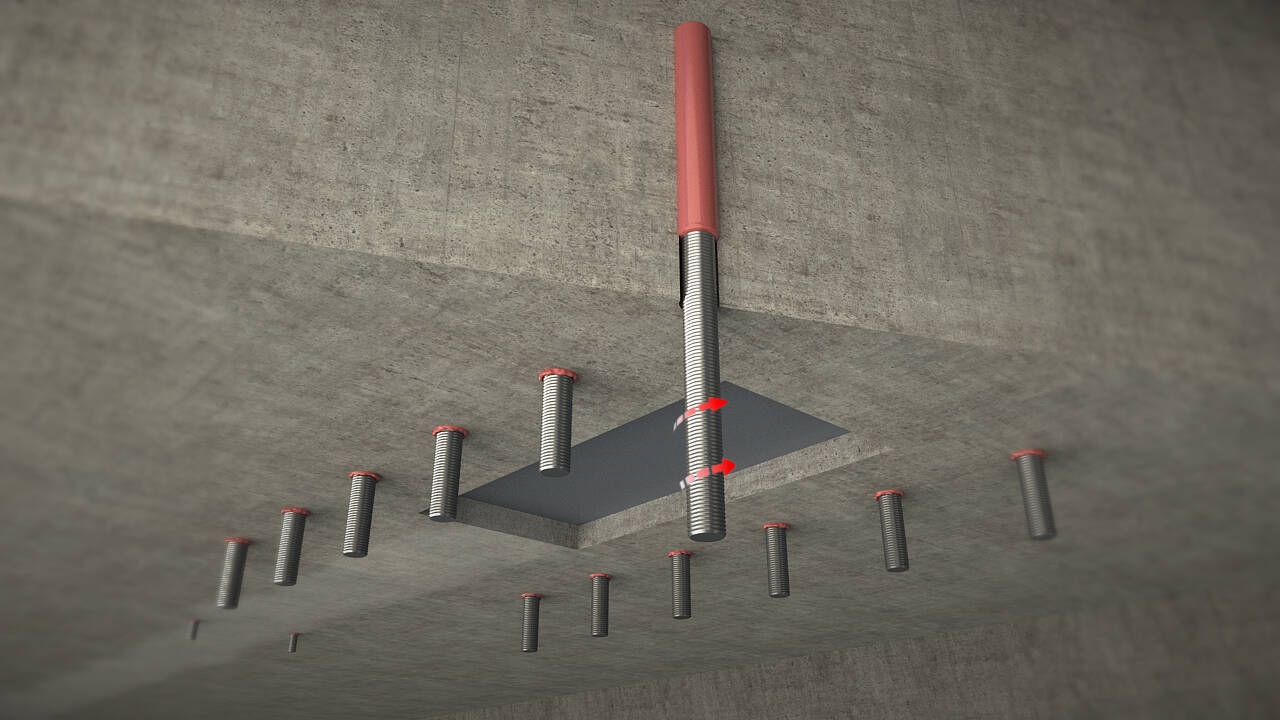

Khi sử dụng bu lông neo hóa học hoặc cấy keo để cấy vào các bu lông, cần phải đảm bảo rằng chất dính trong lỗ đầy và bu lông vuông góc trên bề mặt chùm. Lớp neo không nên thấp hơn 8. Tám.

năm 2003

Cài đặt neo

Hệ thống lõi của các tấm carbon bị rối loạn.

Lấp bênh và tỉa sửa

Cắt đường rãnh dọc theo vùng neo, sửa bằng keo, và đánh bóng bằng phẳng sau khi chữa lành.

Chi tiết cài đặt

Cài đặt khung giới hạn, đặt các khối neo bên trong các khung giới hạn ở cả hai đầu, giữ cho các đường trung tâm ổn định, và đảm bảo rằng các khối neo bên trong khung giới hạn có thể trượt bình thường.

Các tiền đề

Sau khi đặt neo, khoảng cách giữa cái neo và cái then gây ra bằng cách sửa chữa độ lệch nên được lấp đầy bằng keo epoxy trong quá trình lắp đặt. Khoảng cách giữa hai đầu neo và bê tông sau khi san bằng cũng nên được lấp đầy hoặc san bằng bằng bằng keo tái tạo epoxy.

04

Căng thẳng trước khi

Một trong những bước quan trọng trong việc xây dựng các bon đã được nén sẵn.

Sự căng thẳng theo nghĩa bóng

Cài đặt sợi cacbon tự tiết ra và thắt chặt ốc vít để làm thẳng sợi cacbon. Cài đặt khung căng thẳng và kẹp ở vị trí ngang, và áp lực tạo áp lực đến 15% giá trị căng thẳng được thiết kế. Kiểm tra xem có khoảng trống nào giữa sợi cacbon và bề mặt chùm giữa hai đầu neo không. Nếu có một điểm liên lạc cao hoặc bề mặt giữa sợi cacbon được tiết ra và bê tông, nó nên được làm trầm cảm, tháo rời, đánh bóng, và sau đó căng thẳng.

Áp lực và áp lực lên 30% giá trị căng thẳng được thiết kế. Hãy kiểm tra lại bất cứ trở ngại nào và đảm bảo rằng đầu cuối cố định được tiếp cận gần với cái neo. Sau đó thắt chặt tất cả các bu lông ở cuối cố định.

Áp lực và áp lực lên 50% giá trị căng thẳng của thiết kế, kiểm tra lại xem con ốc ở vị trí ngang, kiểm tra bất kỳ chướng ngại vật nào trong lúc căng thẳng, và kiểm tra lại xem có chốt cài đặt nào bị thắt chặt không.

Các tiền đề

Kiểm tra các biện pháp bảo vệ công trường và đảm bảo an toàn cho công trình xây dựng trong quá trình căng thẳng.

5 giờ chiều

Lớp và lớp phủ

Cần phải có tỷ lệ chính xác để đảm bảo việc chữa trị bình thường bằng chất lỏng cacbon.

Cân nhắc và phân phát

Hãy cân nhắc chính xác các nguyên liệu thô sử dụng sự cân bằng tùy theo mức độ pha trộn khác nhau, và chuẩn bị lớp phủ phía dưới lớp keo, làm bằng chất keo và kết dính riêng biệt. Chuẩn bị một thùng, đặt thành phần chính của chất kết dính (tôi).e. Thành phần A) và tác nhân chữa bệnh (i.e. Thành phần B) vào trong container, và sử dụng một bộ trộn tốc độ thấp để khuấy kỹ lưỡng và đều cho đến khi không có bong bóng tạo ra, sau đó nó có thể được sử dụng.

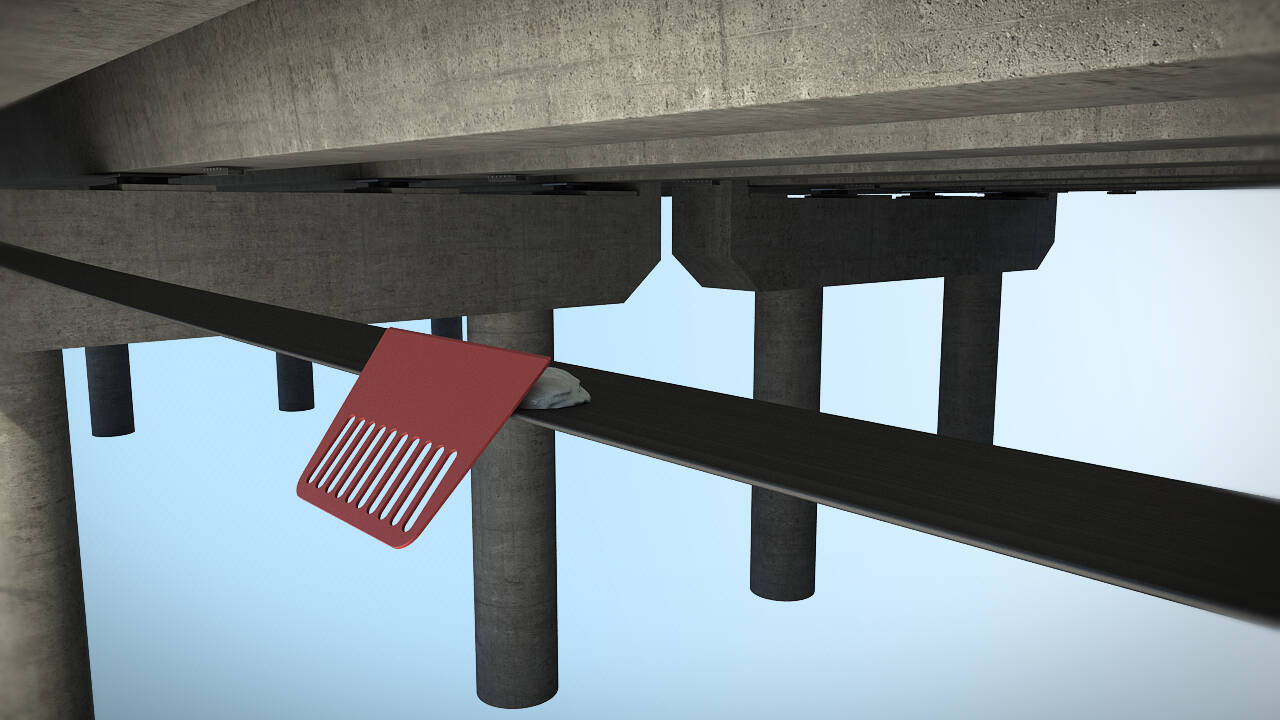

Lớp phủ phủ carbon ép

Sau khi sợi cacbon đã được chuẩn bị, để thấm đầy, thấm vào và bám chặt vào bề mặt dính của sợi cacbon, người ta nên lấy một lượng nhỏ keo dính trên bề mặt sợi cacbon hòa tan bằng cách dùng một miếng bọt và cạo nhiều lần bằng lực. Sau đó, theo nguyên tắc về cạnh dày và mỏng theo chiều rộng của sợi cacbon tiết ra, độ dày cần thiết cần thiết phải được đục ra đến 4-10mm (độ dày dính phụ thuộc vào bề mặt kết nối ban đầu).

06

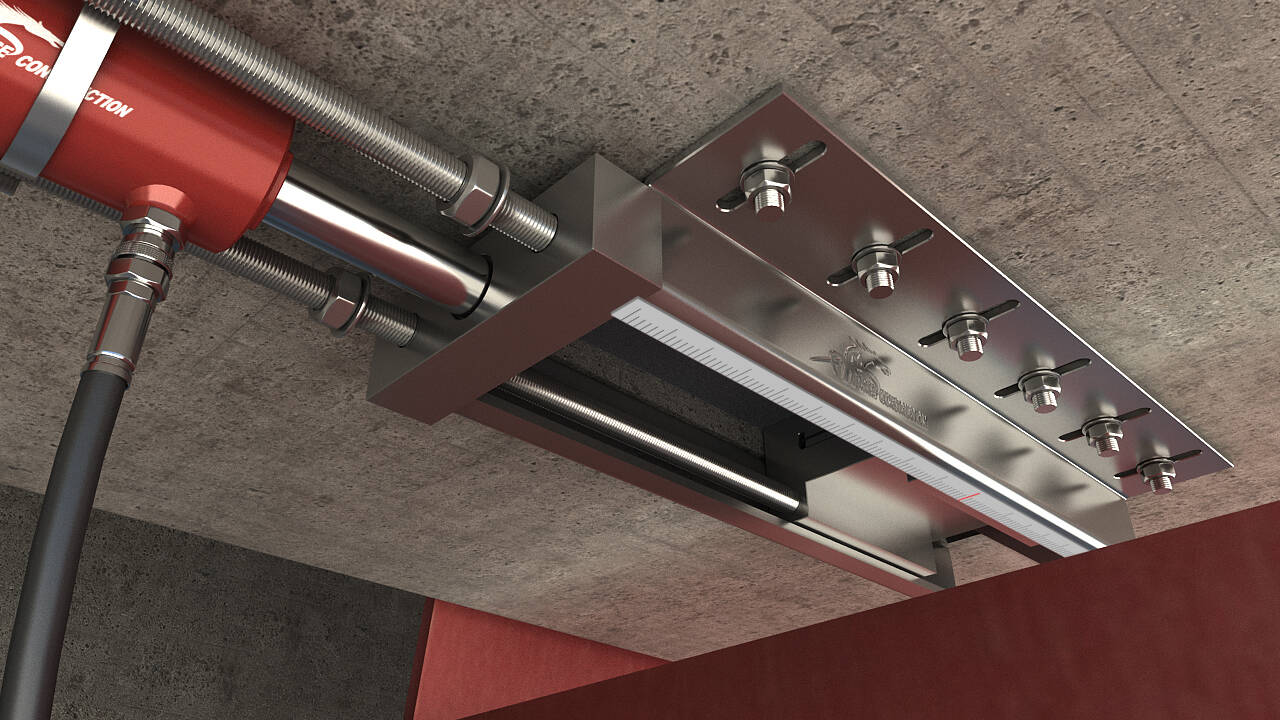

Sự căng thẳng hình thức

Bước quan trọng thứ hai trong việc xây dựng các bon đã được nén sẵn.

Sự căng thẳng theo nghĩa bóng

Cài đặt lại con chip và điều chỉnh nó theo vị trí ngang, áp lực và áp lực vào 15% giá trị căng thẳng mà thiết kế, và ghi lại sự khởi đầu của việc căng thẳng dây neo.

Áp lực và áp lực lên 30% giá trị căng thẳng được thiết kế. Kiểm tra xem có sự phun trào dính giữa các sợi cacbon và bề mặt của cây thông không. Nếu không có sự tràn nước, áp suất nên được giảm bớt và chất dính nên được bổ sung trước khi căng thẳng; hãy kiểm tra xem độ dời của động tác neo có tương ứng với đường ghi âm trước khi căng thẳng hay không.

Thực hiện áp lực phân đoạn lên 50%, 70%, 90%, và 100% giá trị căng thẳng căng thẳng, và kiểm tra xem sự chuyển động của cú đánh neo tại điểm căng thẳng cuối đáp ứng được yêu cầu kéo dài lý thuyết hay không.Theo các chi tiết, lỗi giữa sự dịch chuyển của cú đánh neo ở đầu căng thẳng và kéo dài lý thuyết không vượt quá 6%.

Khi giá trị căng thẳng và độ dời của cái neo căng thẳng đáp ứng các yêu cầu, chúng ta có thể dùng chiếc neo M20 để khóa bu lông. Sau 5 phút dừng lại mà không có bất thường nào khác, thanh neo và chốt căng có thể được gỡ bỏ.

Sau khi áp lực hoàn tất, cứ mỗi 2 mét thì lắp đặt tấm áp suất để cố định và áp lực nhẹ.

Các tiền đề

Khi áp lực hoặc giảm áp lực, tốc độ di chuyển của con bồi nên được kiểm soát trong vòng 20 mm/ phút, và nó bị nghiêm ngặt cấm không được đột quỵ hoặc thả con bồi.

Cần phải hoàn tất việc căng thẳng trong thời gian thích hợp với chất lỏng sợi cacbon.

07

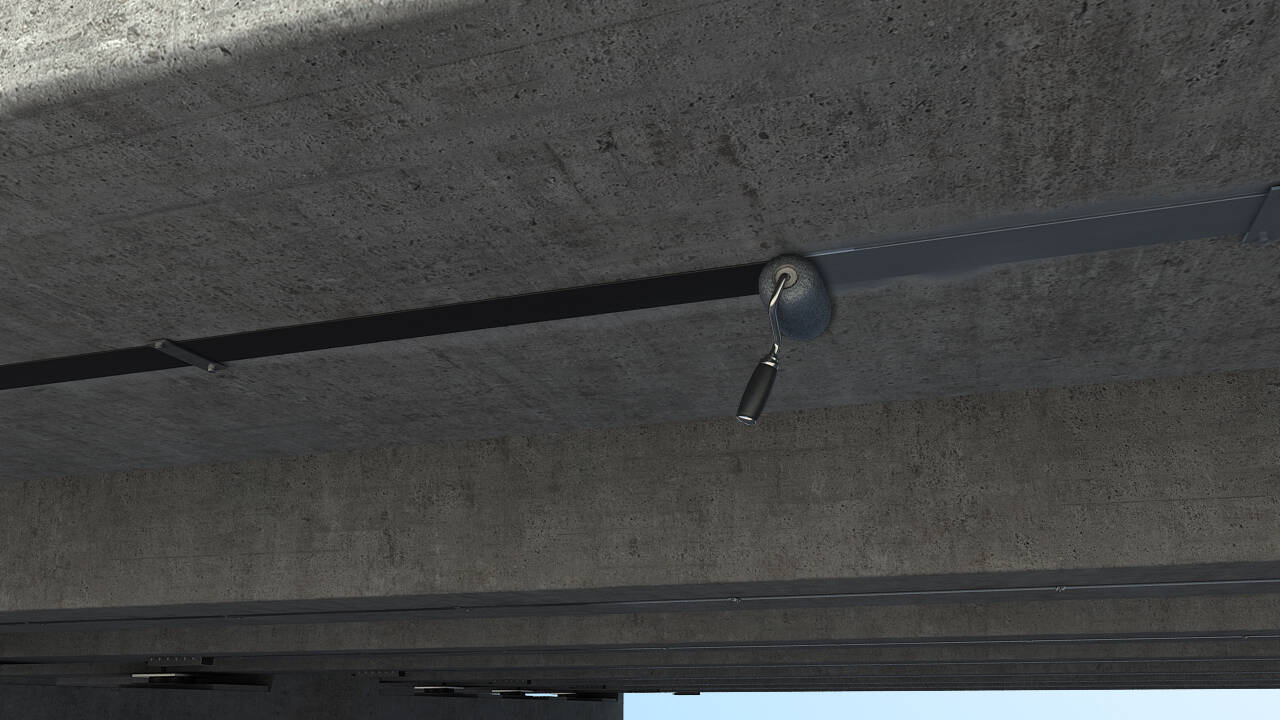

Đường cong

Giai đoạn cuối cùng của quá trình tăng cường lượng carbon.

Thời gian uốn cong

Khi nhiệt độ trung bình là 2025 °C, thời gian chữa lành sẽ không dưới 3 ngày; khi nhiệt độ trung bình là 10 °C, thời gian chữa lành sẽ không dưới 7 ngày.

Các tiền đề

Nếu nhiệt độ xung quanh dưới 5 ° C, cần phải dùng những chất đặc biệt thích hợp cho nhiệt độ thấp hoặc những biện pháp điều trị nhiệt độ khác.

Mỗi bước trong quá trình xây dựng các tấm carbon trước thời kỳ căng thẳng là rất quan trọng, và bất cứ sự sơ suất nào cũng có thể ảnh hưởng đến sự an toàn và ổn định của cấu trúc được gia cố. Vì thế, khi làm công việc tăng cường lượng carbon, cần phải theo những tiêu chuẩn và chi tiết cần thiết để đảm bảo mỗi bước được thực hiện đúng cách. Điều này sẽ giúp cho công trình này có thể chịu đựng được những vật nặng hơn, kéo dài đời sống phụng sự, và nhờ đó nâng cao sự an toàn và đáng tin cậy của cấu trúc.
