Cơ sở hạ tầng lão hóa của các cây cầu trên toàn thế giới đòi hỏi phải có các kỹ thuật tăng cường sáng tạo và hiệu quả để nâng cao khả năng chịu tải của chúng và kéo dài tuổi thọ của chúng. Trong số các giải pháp mới nổi, hệ thống cfrp căng thẳng sau đã thu được sự chú ý đáng kể như một phương pháp tiên tiến để gia cố cầu bê tông. Công nghệ tiên tiến này kết hợp độ bền kéo cao của cfrp với các lợi ích của việc làm căng thẳng, mang lại sự thay thế nhẹ, bền và chống ăn mòn cho gia cố thép truyền thống.

Thách thức trong tăng cường cầu thông thường

Các phương pháp truyền thống để tăng cường cầu bê tông, chẳng hạn như liên kết tấm thép bên ngoài hoặc vỏ bê tông, trình bày một số Hạn chế:

Độ nhạy ăn mòn của thép dẫn đến các vấn đề về độ bền lâu dài.

Trọng lượng nặng làm tăng tải trọng chết, cần hỗ trợ thêm cấu trúc.

Lắp đặt nhiều lao động dẫn đến thời gian thi công kéo dài và gián đoạn giao thông.

Những thách thức này đã thúc đẩy sự phát triển của các vật liệu composite tiên tiến như cfrp, mang lại tính chất cơ học vượt trội và khả năng chống lại sự suy thoái môi trường.

Hệ thống FRP căng thẳng sau là gì?

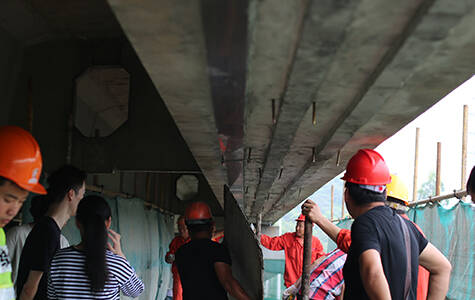

Hệ thống cfrp Post Tension là một kỹ thuật tăng cường kết cấu tiên tiến, nơi các tấm Polyme (cfrp) được gia cố bằng sợi carbon cường độ cao được căng thẳng (dự ứng lực) và liên kết với các vùng căng của dầm cầu bê tông. Phương pháp này tăng cường khả năng chịu tải của cầu bằng cách giới thiệu các ứng suất nén để chống lại áp lực kéo, do đó làm giảm sự hình thành vết nứt và cải thiện hiệu suất cấu trúc.

Thành phần chính:

Tấm FRP:

Dải sợi carbon nhẹ, độ bền kéo cao (thường dày 1.2-1.4mm).

Thành phần vật liệu: sợi carbon cường độ cao nhúng trong ma trận nhựa Epoxy

Độ bền kéo: ≥ 2800 Mpa (so với 400-500 Mpa đối với cốt thép Điển hình)

Mô đun đàn hồi: ≥ 165 GPA

Tùy chọn Độ dày: độ dày tiêu chuẩn 1.2mm, 1.4mm và 2.0mm

Tùy chọn Chiều rộng: chiều rộng tiêu chuẩn 50mm, 100mm và 150mm

Mật độ: 1.6g/cm³ (khoảng 1/5 trọng lượng của tấm thép tương đương)

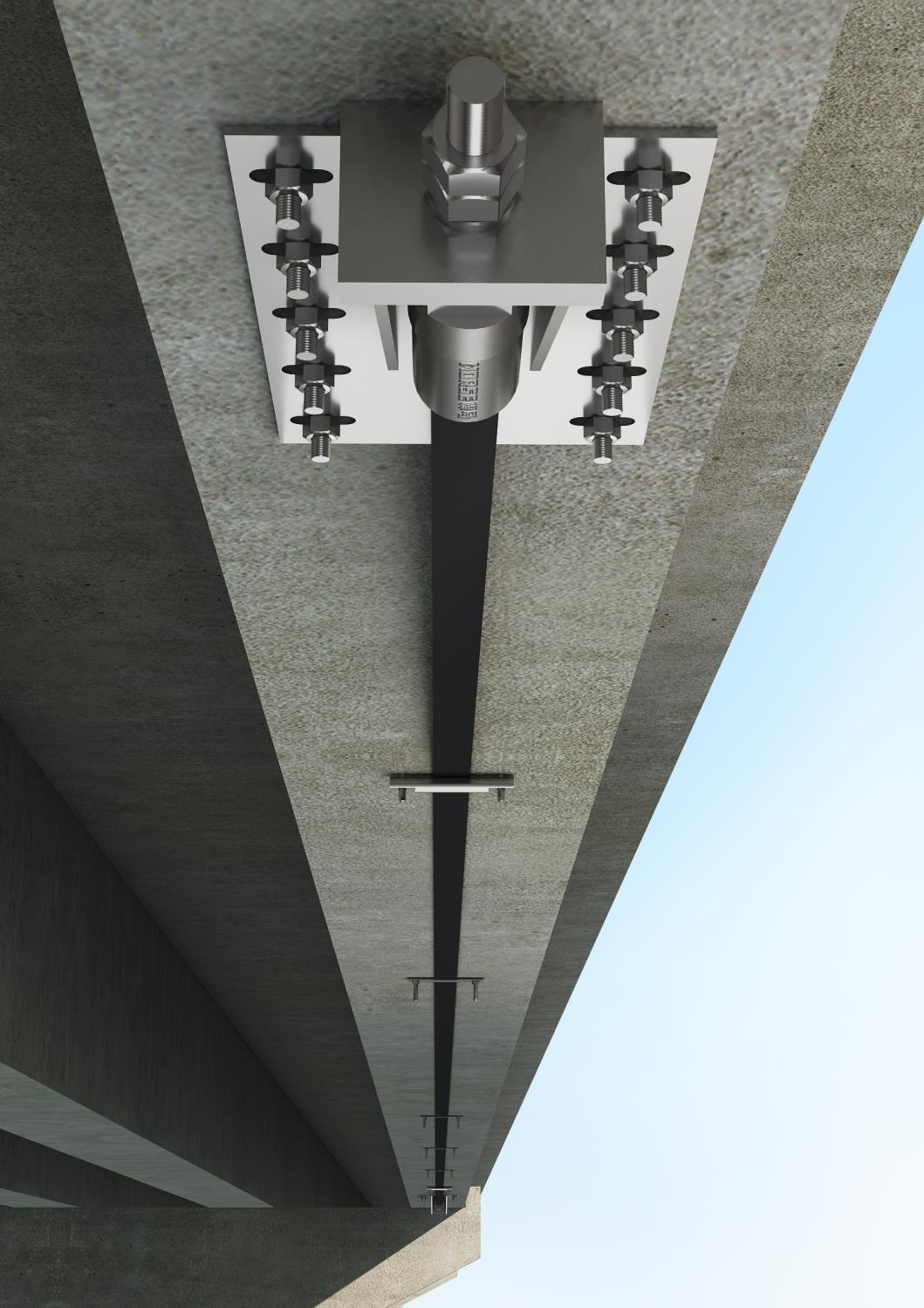

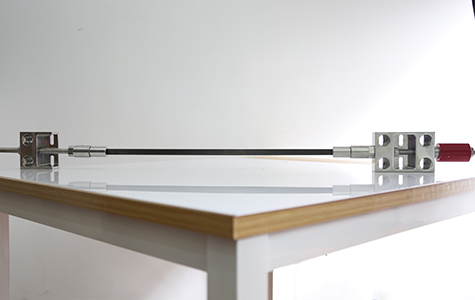

Neo cố định:

Hệ thống cơ khí hoặc chất kết dính sử dụng và duy trì lực căng.

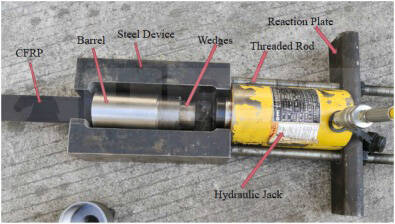

Neo căng: giắc thủy lực có khả năng chịu lực lên đến 600 KN

Neo cố định: các thành phần thép hợp kim chống ăn mòn với khả năng chịu tải phù hợp với cường độ FRP

Yếu tố chuyển tải: Thiết bị kẹp được thiết kế đặc biệt để đảm bảo phân phối ứng suất đồng đều

Chất kết dính Kết cấu:

Nhựa Epoxy hiệu suất cao để liên kết cfrp với bê tông.

Keo Epoxy hai thành phần với các đặc tính chính:

Độ bền kéo: ≥ 30 Mpa

Độ bền cắt: ≥ 18 Mpa

Độ giãn dài khi nghỉ: ≥ 1.5%

Phạm vi nhiệt độ hoạt động: -40 ° C đến + 80 ° C

Tại sao phương pháp này vượt trội so với kỹ thuật truyền thống?

Những hạn chế của phương pháp tăng cường thông thường

Ưu điểm của hệ thống tấm FRP căng sau

Độ bền và độ cứng cao hơn-cfrp có độ bền kéo cao gấp 5-10 lần so với thép với một phần nhỏ trọng lượng.
Chống ăn mòn-không giống như thép, FRP không bị rỉ sét, giảm chi phí bảo trì lâu dài.
Bổ sung Trọng lượng tối thiểu-không làm tăng đáng kể Tải trọng chết của cây cầu.
Hiệu quả làm căng trước-chủ động chống căng thẳng, làm chậm sự hình thành vết nứt.

Cài đặt nhanh-Có thể được áp dụng với sự gián đoạn giao thông tối thiểu.
Tuổi thọ cao-cfrp có khả năng chống mỏi tuyệt vời, đảm bảo độ bền dưới tải trọng theo chu kỳ.

Ưu điểm hiệu suất và lợi ích kỹ thuật

Thước đo hiệu suất kết cấu

Tính năng bền lâu

Chống ăn mòn: không bị mất ăn mòn trên 100 + Tuổi thọ

Hành vi leo trèo: <0.5% căng thẳng dưới tải trọng bền vững sau 50 năm

Độ bền môi trường: lớp phủ ổn định với tia UV duy trì độ bền 95% sau 30 năm phơi nhiễm

Hiệu suất cháy: đánh giá cháy trong 2 giờ với tùy chọn lớp phủ phát quang

Phát triển tương lai và hướng nghiên cứu

Laminates FRP thông minh: Tích hợp cảm biến sợi quang để theo dõi sức khỏe kết cấu thời gian thực

Lắp đặt tự động: Hệ thống ứng dụng robot để cải thiện độ chính xác và tốc độ
