Tăng cường Polymer gia cố bằng sợi carbon (cfrp)Đã nổi lên như một giải pháp hàng đầu để tăng cường hiệu suất kết cấu, độ bền và khả năng chịu tải của các kết cấu bê tông. Kỹ thuật cải tiến tiên tiến này thúc đẩy các tính chất cơ học đặc biệt của sợi Carbon kết hợp với ma trận Polymer hiệu suất cao để cung cấp tăng cường vượt trội so với các phương pháp dựa trên thép truyền thống.

Các phần sau đây trình bày một cuộc thảo luận kỹ thuật chi tiết về đặc điểm vật liệu, phương pháp tăng cường, cân nhắc thiết kế và các giao thức đảm bảo chất lượng cho các ứng dụng cfrp trong kết cấu bê tông.

1. Đặc tính vật liệu và lợi thế hiệu suất

Các polyme gia cố bằng sợi Carbon thể hiện sự kết hợp độc đáo giữa các tính chất cơ học và vật lý làm cho chúng phù hợp lý tưởng cho các ứng dụng tăng cường Kết cấu:

Độ bền kéo cực cao: Vật liệu FRP thường chứng minh độ bền kéo từ 3,000 Mpa đến 7,000 MPA, vượt quá đáng kể so với cốt thép thông thường (400-600 Mpa). Điều này cho phép tăng đáng kể khả năng tải mà không tăng thêm trọng lượng quá mức.

Mô đun đàn hồi cao: Mô đun đàn hồi của cfrp nằm trong khoảng từ 200 GPA đến 700 GPA, đảm bảo truyền tải ứng suất hiệu quả và giảm thiểu áp suất cắt giữa các mặt có thể dẫn đến phân tách sớm.

Trọng lượng nhẹ: với mật độ khoảng 1.6g/cm³, cfrp áp dụng tải trọng chết bổ sung không đáng kể cho cấu trúc, làm cho nó đặc biệt thuận lợi cho các ứng dụng Cải tạo địa chấn và kéo dài.

Khả năng chống ăn mòn: không giống như cốt thép, cfrp miễn nhiễm với sự ăn mòn do clorua gây ra, phản ứng kiềm-silica (ASR), và các cơ chế suy thoái điện hóa khác, đảm bảo độ bền lâu dài trong môi trường khắc nghiệt.

Hệ số giãn nở nhiệt thấp: cfrp thể hiện Hệ số giãn nở nhiệt (0.6-2.3 × 10 ⁶/° C) phù hợp chặt chẽ với bê tông (~ 10 × 10 ⁶/° C), giảm các Rủi Ro giảm liên kết do ứng suất nhiệt.

Chống mỏi: cfrp thể hiện hiệu suất mệt mỏi vượt trội khi tải theo chu kỳ, làm cho nó lý tưởng cho cầu, sàn công nghiệp và các cấu trúc nạp động khác.

2. Tăng cường phương pháp luận và cấu hình hệ thống

Các hệ thống tăng cường cfrp có thể được thực hiện thông qua một số kỹ thuật được thiết lập tốt, mỗi hệ thống được tối ưu hóa cho các yêu cầu cấu trúc cụ thể:

2.1 hệ thống gia cố ngoại Quan (ebr)

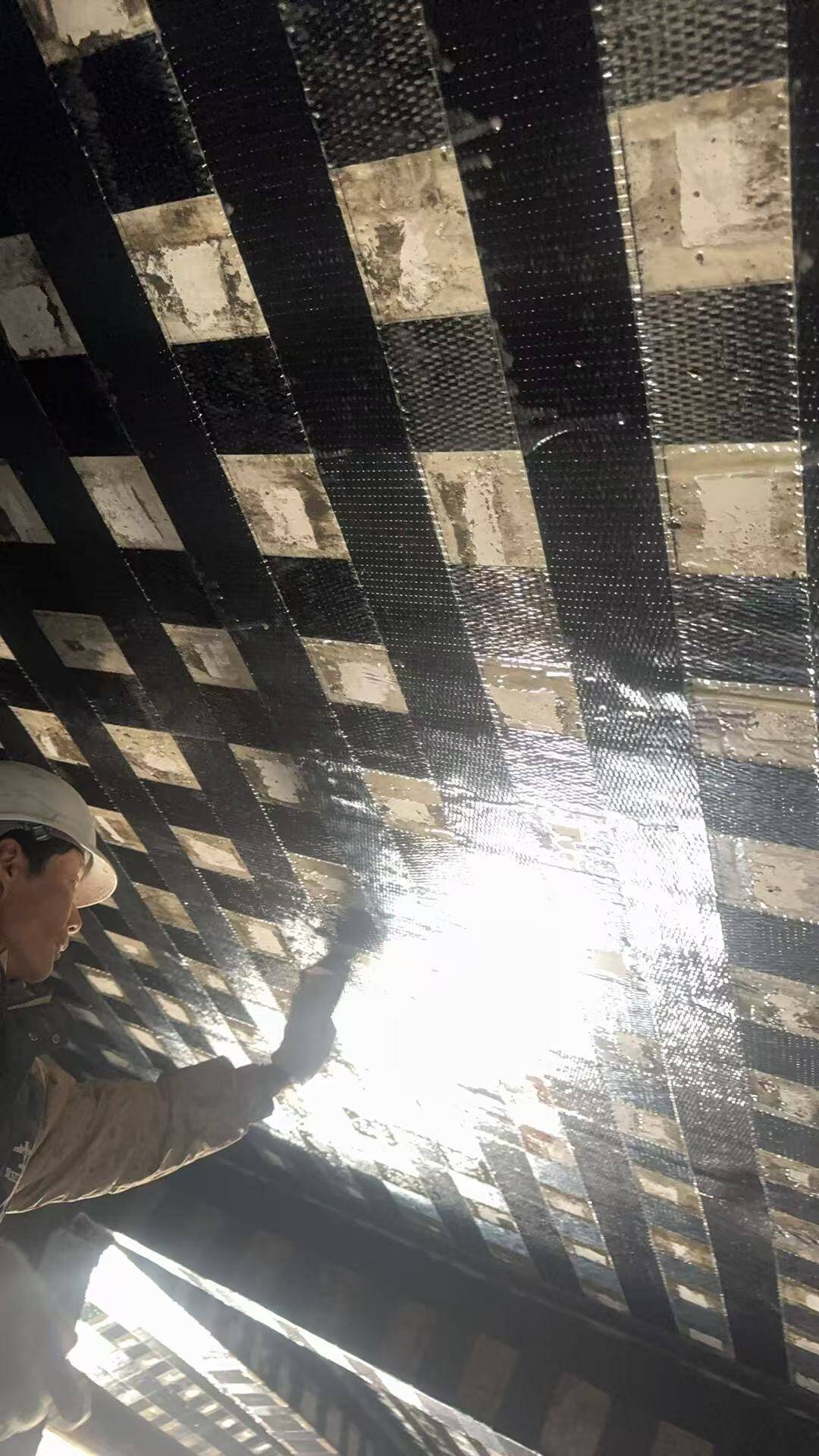

Phương pháp xếp lớp ướt: các tấm sợi carbon một chiều được ngâm tẩm bằng nhựa epoxy và được áp dụng thủ công cho các bề mặt bê tông đã chuẩn bị, phù hợp với các hình học phức tạp.

Các loại nhựa FRP đã được xử lý sẵn: Các tấm nhựa FRP được sản xuất từ nhà máy được liên kết chặt chẽ với chất nền, mang lại độ cứng cao hơn và dung sai độ dày được kiểm soát.

Kỹ thuật gắn gần bề mặt (nsm) 2.2

Các thanh hoặc thanh FRP được nhúng vào các rãnh cắt chính xác trong nắp bê tông và được bảo đảm bằng keo Epoxy cường độ cao.

Cung cấp hiệu suất liên kết nâng cao và bảo vệ chống lại thiệt hại cơ học, hỏa hoạn và tiếp xúc với môi trường.

Hệ thống tăng cường lai 2.3

Kết hợp cfrp ngoại quan bên ngoài với gân nsm hoặc cfrp sau căng thẳng cho các cơ chế chia sẻ Tải trọng hiệp đồng.

Đặc biệt hiệu quả trong các ứng dụng cải tiến địa chấn, nơi độ dẻo và năng lượng tiêu tán rất quan trọng.

3. ứng dụng kết cấu và cải tiến hiệu suất

Tăng cường cfrp được sử dụng trên một loạt các ứng dụng kết cấu, bao gồm:

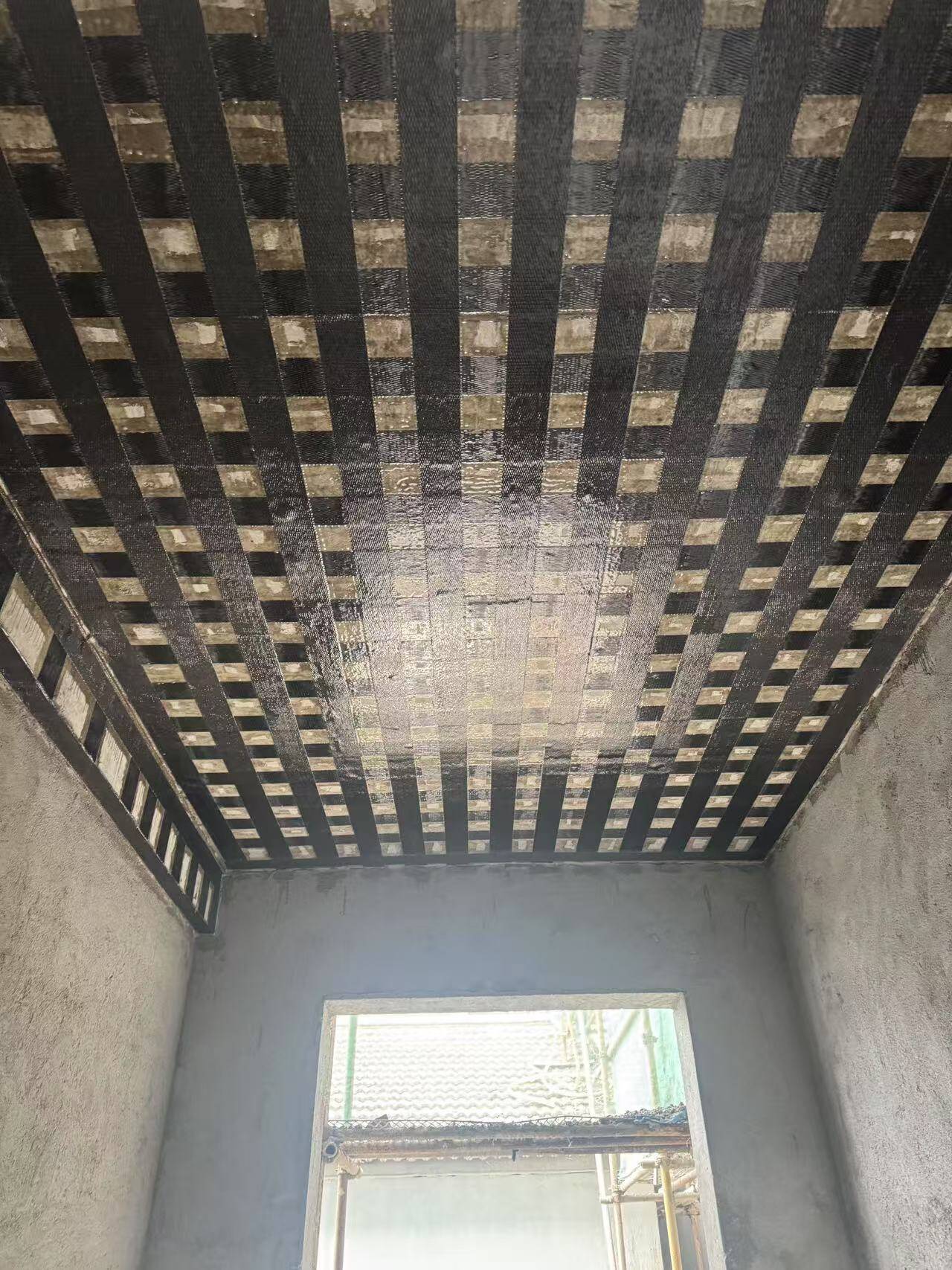

Tăng cường uốn của dầm và tấm 3.1

Tấm ép Nhựa FRP áp dụng cho khuôn mặt căng thẳng tăng công suất khoảnh khắc lên đến 100% trong khi vẫn duy trì giới hạn khả năng phục vụ.

Các vùng thời điểm tiêu cực của tấm liên tục có thể được gia cố bằng FRP mà không bị phá hủy.

Tăng cường cắt của dầm và cột 3.2

Áo khoác chữ U hoặc bọc đầy đủ bằng vải cfp giúp nâng cao khả năng cắt 30-80%, ngăn ngừa sự cố cắt giòn.

Hệ thống Neo đậu (ví dụ, Neo gai cfrp) giảm thiểu sự phân hủy sớm trong các khu vực cắt cao.

3.3 trục và địa chấn trang bị thêm cột

Đóng gói: các cột tròn được bọc với triển lãm CFO tăng khả năng chịu tải trục (lên đến 200%) và độ dẻo dưới tải địa chấn do áp lực ba trục.

Trang bị giảm uốn: các cột hình chữ nhật được tăng cường với các lớp cfrp trực giao để cải thiện khả năng chịu tải bên.

Phục hồi cấu trúc lịch sử và xây dựng 3.4

Lưới hoặc vải cfrp củng cố tường xây chống uốn ngoài mặt phẳng và cắt trong mặt phẳng, giữ được tính toàn vẹn của kiến trúc.

4. cân nhắc thiết kế và phương pháp phân tích

Thiết kế các hệ thống tăng cường FRP phải tuân thủ các tiêu chuẩn quốc tế (ACI 440, FIB Bulletin 90, ISO 14692) và kết hợp các khía cạnh quan trọng sau:

Phân Tích chế độ Thất Bại: Tháo liên kết, nghiền bê tông, và vỡ FRP phải được đánh giá bằng cách sử dụng các mô hình cơ học gãy xương.

Mối Quan Hệ trái phiếu: Hành vi giao thoa giữa cfrp và bê tông được mô hình hóa bằng cách sử dụng các công thức vùng gắn kết hoặc các định luật trái phiếu thực nghiệm.

Độ bền và các yếu tố môi trường: suy thoái UV, đạp xe đông lạnh và tiếp xúc với kiềm cần có lớp phủ bảo vệ (ví dụ, lớp phủ Polyurethane).

Khả năng chống cháy: có thể cần phải có lớp phủ tĩnh mạch hoặc chống cháy bổ sung cho các cấu trúc tiếp xúc với nhiệt độ cao.

5. lợi ích bền vững và Vòng đời

Tăng cường FRP làm giảm đáng kể dấu chân carbon của cải tạo kết cấu bởi:

Giảm thiểu tiêu thụ vật liệu: các lớp FRP mỏng thay thế các tấm thép cồng kềnh.

Kéo dài tuổi thọ: loại bỏ chi phí bảo trì liên quan đến ăn mòn.

Giảm chất thải xây dựng: hầu hết các ứng dụng không cần phải tháo dỡ bê tông hoặc bê tông.
