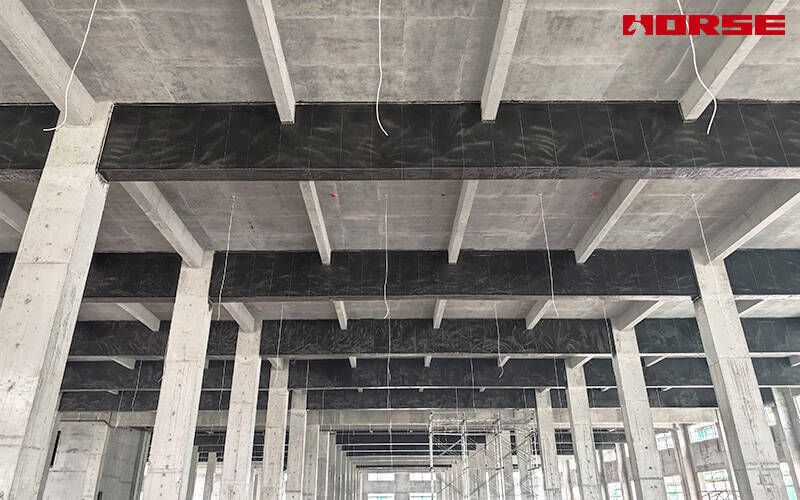

Hệ thống sửa chữa bằng Polymer gia cường sợi (FRP) dán ngoài đã trở thành tiêu chuẩn ngành để gia cố kết cấu bê tông — nhưng hiệu năng của bất kỳ hệ thống FRP nào phụ thuộc vào nhiều thứ hơn là bản thân sợi. Mỗi thành phần trong hệ thống, từ lớp lót phủ lên bề mặt bê tông đến lớp phủ bảo vệ phủ lên tấm laminate đã đóng rắn, đều đóng một vai trò riêng trong việc bảo đảm cấu kiện được gia cố làm việc đúng như thiết kế.

ACI 440 — hướng dẫn có thẩm quyền cho các hệ thống FRP dán ngoài — định nghĩa các vật liệu thành phần tạo nên một hệ thống gia cố FRP hoàn chỉnh. Bài viết này phân tích từng thành phần, giải thích vì sao nó quan trọng và đưa ra hướng dẫn thực tiễn cho kỹ sư và nhà thầu khi định chuẩn hệ thống FRP.

1. Hệ thống sửa chữa FRP: Không chỉ là sợi

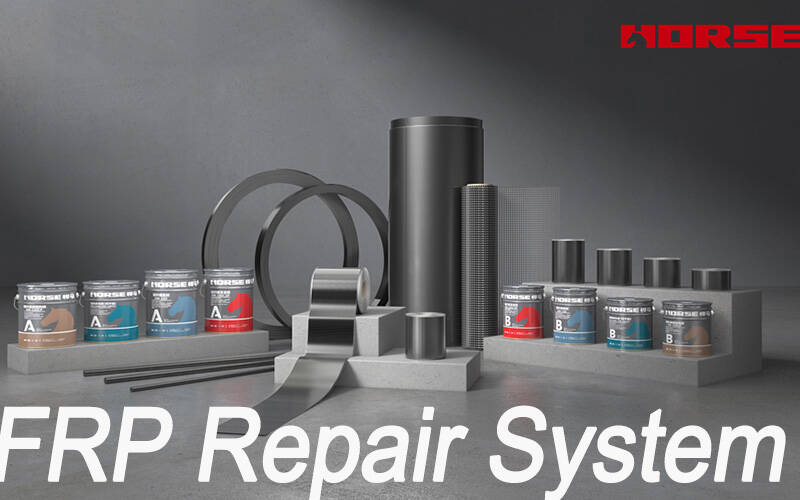

Một hệ thống sửa chữa FRP bán sẵn trên thị trường bao gồm toàn bộ nhựa, lớp lót, bột trét, nhựa thấm bão hòa, keo dán và sợi. Các thành phần này được phát triển và thử nghiệm cùng nhau như một hệ thống đồng bộ — chứ không phải những vật liệu riêng lẻ được lựa chọn độc lập.

Đây là điểm mấu chốt. Liên kết giữa sợi và nền bê tông, sự truyền tải trọng qua nền nhựa, và độ bền môi trường của hệ thống đã đóng rắn đều phụ thuộc vào tính tương thích của từng thành phần.

2. Nhựa: Xương sống của việc truyền tải trọng

Nhựa là các vật liệu polymer liên kết hệ thống FRP lại với nhau và truyền tải trọng giữa cốt sợi và nền bê tông.

3. Bốn chức năng của nhựa trong hệ thống FRP

Trong một hệ thống FRP hoàn chỉnh, nhựa đảm nhận bốn chức năng khác nhau tùy theo vị trí được phủ trong trình tự thi công.

3.1 Lớp lót

Lớp lót được phủ trực tiếp lên bề mặt bê tông đã được xử lý trước mọi thành phần FRP khác. Chức năng của nó là thấm vào bề mặt bê tông, tạo liên kết dính tốt hơn cho nhựa thấm bão hòa hoặc keo dán.

Bê tông là vật liệu rỗng và không đồng nhất, với cường độ kéo bề mặt thường trong khoảng 1,5 đến 3,5 MPa. Lớp lót thấm vào các lỗ mao mạch trên bề mặt, lấp đầy các vi rỗng và tạo ra một lớp giàu nhựa có tác dụng:

- Bịt kín bề mặt bê tông, ngăn khí thoát ra trong quá trình phủ nhựa thấm bão hòa

- Cải thiện khả năng thấm ướt của lớp nhựa tiếp theo

- Tăng diện tích liên kết hiệu dụng tại mặt tiếp giáp bê tông – nhựa

- Cung cấp nền đồng nhất cho các ứng dụng mà liên kết là yếu tố quyết định

Ghi chú thực tiễn: Độ nhớt của lớp lót được pha chế để thấm sâu — thường thấp hơn nhiều so với nhựa thấm bão hòa. Việc phủ lớp lót đúng định mức nhà sản xuất quy định (thường 0,2–0,5 kg/m²) là điều thiết yếu. Phủ quá nhiều tạo ra lớp giàu nhựa yếu; phủ quá ít để lại bê tông chưa được bịt kín, sẽ hút nhựa từ lớp kế tiếp.

3.2 Bột trét lấp rỗng

Bột trét được phủ sau khi lớp lót đóng rắn. Chức năng của nó là lấp các rỗ bề mặt nhỏ như lỗ khí và tạo bề mặt phẳng để hệ thống FRP bám vào. Các rỗ bề mặt được lấp còn ngăn bọt khí hình thành trong quá trình đóng rắn của nhựa thấm bão hòa.

Bề mặt bê tông luôn tồn tại lỗ khí (các rỗ khí nhỏ trên bề mặt cốp pha), vết bong tróc và những điểm gồ ghề nhỏ. Nếu để nguyên không lấp, các khuyết tật này tạo ra:

- Khí bị giữ lại bên dưới tấm laminate FRP, dẫn đến bong tách cục bộ

- Tập trung ứng suất tại mép rỗ trong quá trình chịu tải

- Diện tích liên kết hiệu dụng bị giảm

- Các kênh ẩm tiềm ẩn làm tăng tốc suy thoái do môi trường

Ghi chú thực tiễn: Bột trét thường là hỗn hợp dạng bột nhão có tính lưu biến (thixotropic) với hàm lượng chất độn cao, được thi công bằng bay hoặc bàn gạt cao su. Chỉ được phủ sau khi lớp lót đã đóng rắn đến trạng thái không còn dính (tack-free) theo quy định của nhà sản xuất. Phủ bột trét lên lớp lót còn ướt sẽ giữ lại dung môi và làm yếu đường liên kết.

3.3 Nhựa thấm bão hòa

Nhựa thấm bão hòa là thành phần chủ lực của hệ thống FRP thi công ướt (wet lay-up). Chức năng của nó là tẩm ướt cốt sợi, cố định sợi tại chỗ và tạo đường truyền lực cắt để truyền tải trọng giữa các sợi một cách hiệu quả.

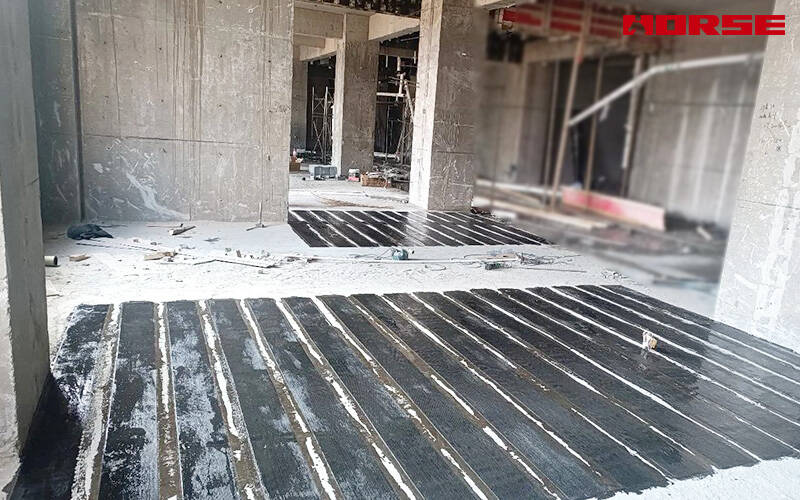

Trong hệ thống wet lay-up, vải sợi khô được tẩm bão hòa tại công trường bằng nhựa thấm bão hòa rồi dán lên bề mặt đã xử lý. Nhựa thấm bão hòa còn đóng vai trò keo dán giữa nền bê tông đã phủ lớp lót trước đó và hệ thống FRP — nghĩa là nó đảm nhận vai trò kết cấu kép.

Các đặc tính chính của nhựa thấm bão hòa gồm:

- Độ nhớt đủ thấp để thấm ướt hoàn toàn bó sợi mà không để lại điểm khô

- Thời gian mở đủ dài để hoàn tất tẩm ướt và đặt vị trí trước khi bị đông đặc

- Độ bền liên kết nội cao để truyền lực cắt giữa các lớp sợi và xuống nền

- Quy trình đóng rắn phù hợp để đạt các đặc tính cơ học thiết kế trong tiến độ dự án

Ghi chú thực tiễn: Tẩm ướt không hoàn toàn là một trong những khuyết tật thi công phổ biến nhất. Các bó sợi khô chưa được thấm ướt hết tạo ra những vùng không có khả năng chịu kéo bên trong tấm laminate đã đóng rắn. Kiểm soát chất lượng đòi hỏi kiểm tra bằng mắt để phát hiện điểm trắng hoặc điểm khô, và thí nghiệm kéo bật (pull-off) định kỳ để xác nhận cường độ liên kết.

3.4 Keo kết cấu

Keo dán được dùng trong các hệ thống FRP đúc sẵn — cụ thể là để dán các tấm laminate FRP đúc sẵn (bản) và các thanh hoặc dải FRP cấy gần bề mặt (NSM) vào nền bê tông. Keo tạo đường truyền lực cắt giữa bê tông và hệ cốt FRP. Keo cũng được dùng để dán nhiều lớp laminate FRP đúc sẵn lại với nhau.

Khác với nhựa thấm bão hòa, keo kết cấu cho hệ thống đúc sẵn được pha chế để:

- Độ nhớt cao hơn (dạng bột nhão) nhằm đỡ trọng lượng tấm laminate mà không bị chảy xệ

- Độ bền liên kết nội cao hơn để chống bong tróc và cắt tại đường liên kết

- Có tính lưu biến (thixotropic) để duy trì chiều dày đường liên kết trên bề mặt đứng và trần

- Kiểm soát nhiệt phản ứng cho các đường liên kết dày hơn mà không bị suy thoái nhiệt

Ghi chú thực tiễn: Chiều dày đường liên kết cho laminate đúc sẵn thường là 1,5–3 mm. Keo không đủ tạo ra rỗng và tập trung ứng suất; chiều dày quá lớn làm tăng biến dạng từ biến dưới tải trọng thường xuyên. Chiều dày đường liên kết trong quá trình thi công được kiểm soát bằng bay răng cưa hoặc hệ đệm theo quy định của nhà sản xuất.

4. Sợi: Cốt chịu tải

Sợi là các cốt liên tục bằng thủy tinh, bazan, aramid hoặc carbon được dùng trong hệ thống FRP. Chúng cung cấp cường độ và độ cứng giúp việc gia cố FRP trở nên hiệu quả. ACI 440.2R công nhận bốn nhóm sợi:

4.1 Sợi carbon

Sợi carbon là lựa chọn chiếm ưu thế cho gia cố kết cấu nhờ các đặc tính cơ học vượt trội:

Cường độ kéo: 2.400–5.000 MPa (gấp 5–10 lần thép kết cấu)

Mô đun đàn hồi: 150–250 GPa (tương đương thép)

Khối lượng riêng: 1,5–1,8 g/cm³ (khoảng 1/5 thép)

Trơ về hóa học: không bị ảnh hưởng bởi tính kiềm của bê tông

Khả năng chống mỏi: tốt hơn thép dưới tải trọng chu kỳ

Sợi carbon có nhiều loại khác nhau — cường độ cao (mô đun tiêu chuẩn), mô đun cao và mô đun siêu cao — mỗi loại có sự đánh đổi khác nhau giữa cường độ và độ cứng. Với hầu hết ứng dụng gia cố nhà và cầu, sợi carbon cường độ cao mô đun tiêu chuẩn mang lại sự cân bằng tốt nhất giữa hiệu năng và chi phí.

4.2 Sợi thủy tinh

Sợi thủy tinh là giải pháp thay thế tiết kiệm chi phí cho nhu cầu gia cố ở mức vừa phải:

Cường độ kéo: 800–1.500 MPa

Mô đun đàn hồi: 40–85 GPa

Khối lượng riêng: 2,0–2,5 g/cm³

Cách điện: không dẫn điện, an toàn khi ở gần hạ tầng điện

Sợi thủy tinh được phân loại theo thành phần: E-glass (đa dụng), S-glass (cường độ cao hơn) và AR-glass (kháng kiềm, chứa ≥16% zirconia để tiếp xúc trực tiếp với bê tông). Với hệ thống dán ngoài, nơi FRP được ngăn cách với bê tông bằng một lớp keo, E-glass tiêu chuẩn là chấp nhận được. Với ứng dụng cấy hoặc NSM tiếp xúc trực tiếp với vật liệu xi măng, phải chỉ định AR-glass.

4.3 Sợi aramid

Sợi aramid (polyamit thơm) mang lại những đặc tính độc đáo cho các ứng dụng chuyên biệt:

Cường độ kéo: 2.000–3.500 MPa

Mô đun đàn hồi: 70–125 GPa

Khối lượng riêng: 1,4 g/cm³ (thấp nhất trong tất cả các loại sợi kết cấu)

Khả năng chống va đập: hấp thụ năng lượng đặc biệt tốt

Hạn chế: hút ẩm, nhạy với tia UV và yếu khi chịu nén

Aramid FRP chủ yếu được dùng trong gia cố chống nổ, tấm chống va đập và các ứng dụng đòi hỏi ứng xử phá hoại không giòn.

4.4 Sợi bazan

Sợi bazan, được sản xuất từ đá núi lửa, đã nổi lên như một lựa chọn trung dung:

Cường độ kéo: 1.100–1.700 MPa

Mô đun đàn hồi: 80–100 GPa

Khối lượng riêng: 2,6–2,7 g/cm³

Khả năng kháng kiềm: tốt hơn E-glass, dù được nghiên cứu ít hơn carbon

Bazan FRP ngày càng được dùng cho công trình biển, gia cố khối xây và các hệ vải TRM/FRCM.

5. Lớp phủ bảo vệ

Lớp phủ bảo vệ giúp bảo vệ cốt FRP đã dán khỏi các tác động môi trường và cơ học có thể gây hại. Lớp phủ thường được thi công lên bề mặt ngoài của hệ thống FRP sau khi keo hoặc nhựa thấm bão hòa đã đóng rắn đến mức quy định.

Vì sao cần lớp phủ bảo vệ?

Nền polymer (nhựa epoxy) trong hệ thống FRP nhạy cảm với:

1. Bức xạ UV — gây phấn hóa bề mặt, đổi màu và suy thoái nền dần dần

2. Ẩm xâm nhập — có thể làm nhựa hóa dẻo và giảm liên kết sợi – nền theo thời gian

3. Hư hại cơ học — va đập, mài mòn và phá hoại có thể làm lộ sợi trần

4. Tiếp xúc hóa chất — axit, dung môi và nhiên liệu có thể tấn công nền nhựa

5. Hỏa hoạn — nền epoxy mất tính toàn vẹn kết cấu khi vượt 65–80°C (nhiệt độ chuyển thủy tinh, Tg)

Hiệu năng của một hệ thống gia cố FRP được quyết định bởi sự tương tác của tất cả vật liệu thành phần — chứ không chỉ bởi sợi. Khung vật liệu thành phần của ACI 440.2R mang lại cho kỹ sư một cấu trúc rõ ràng để định chuẩn, thẩm tra và thi công hệ thống FRP:

Nhựa phải thể hiện tính tương thích với nền bê tông, với sợi và với môi trường — đồng thời cung cấp khả năng lấp đầy, khả năng thi công và các đặc tính cơ học mà ứng dụng yêu cầu.

• Bốn chức năng của nhựa (lớp lót, bột trét, nhựa thấm bão hòa, keo dán) mỗi loại phục vụ một mục đích kết cấu riêng trong trình tự thi công hệ thống.

• Sợi (carbon, thủy tinh, aramid, bazan) cung cấp cường độ và độ cứng, với việc lựa chọn dựa trên yêu cầu kết cấu và mức độ tiếp xúc môi trường.

• Lớp phủ bảo vệ che chắn hệ thống đã đóng rắn khỏi tia UV, ẩm, hư hại cơ học và hỏa hoạn.

• Việc chứng nhận hệ thống xác nhận bộ vật liệu đã được phối hợp đồng bộ — và bất kỳ sự thay thế thành phần nào cũng làm mất hiệu lực chứng nhận đó.
