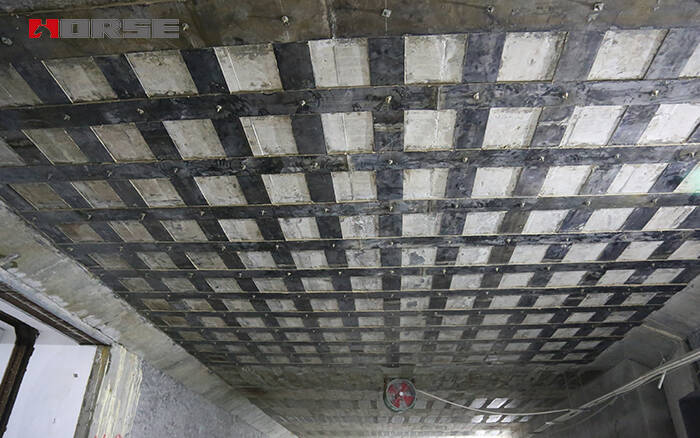

Những bước xây dựng của việc tăng cường các phiến đá Được dán bằng đĩa thép

1. Điều trị bề mặt

Việc điều trị bề mặt và thay đổi; là quá trình quan trọng nhất và nên được thực hiện một cách nghiêm túc, bao gồm cách điều trị bề mặt kết hợp của thành phần được gia cố và cách điều trị bề mặt bằng thép. Đối với bề mặt bê tông, bốn trường hợp sau nên được điều trị theo độ mới và cũ của bề mặt thành phần và mức độ khô và ẩm.

1.1 cho các thành phần bê tông cũ và rất bẩn, trước tiên chúng ta nên sử dụng cọ cứng để nhúng chất tẩy có hiệu quả cao, quét ra khỏi bề mặt chất ô nhiễm dầu, sau đó đục lớp vỏ bị co lại và carbon hóa thời gian, và sau đó mang chất dính và bề mặt dính để loại bỏ bề mặt 2 - 3mm dày bề mặt mới, cho đến khi bề mặt mới hoàn toàn bị phơi bày, và thuốc súng được thổi bay đi với không khí nén miễn phí. Sau khi điều trị, nếu bề mặt nghiêm trọng và không cân bằng, có thể dùng nhựa dẻo để sửa chữa.

1.2 Nếu bề mặt bê tông không cũ kỹ và rất bẩn, nó có thể bị nghiền nát trực tiếp trên bề mặt keo, loại bỏ bề mặt dày 1 - 2mm, làm sạch bụi và lau chùi bề mặt bằng axetone với bông tuyết.

1.3 Đối với bề mặt bê tông mới, trước tiên hãy dùng một cái chổi thép để đánh răng bề mặt, sau đó chải bề mặt bằng một cái bàn chải cứng, hoặc rửa bằng nước sạch, rồi hoàn toàn khô ráo.

1.4 Đối với các thành viên bê tông có độ ẩm lớn hơn hoặc bê tông hơn trong 3 tháng, sức mạnh của chất keo chung dính trên nền ướt sẽ bị giảm đi rất nhiều, do đó việc phơi khô nhân tạo vẫn cần thiết để đáp ứng những đòi hỏi trên.

1.5 Để làm nổi bề mặt của những tấm thép, cần phải áp dụng hai phương pháp sau theo mức độ của các tấm thép:

1.6 Cái đĩa thép không bị rỉ sét hay bị rỉ sét. Nó có thể bị nghiền nát bởi cát phun, vải bị trầy xước và cưa bánh xe cho đến khi có kim loại mềm. Độ hỗn độn càng lớn, kết cấu càng tốt cho việc mài mòn sẽ được vuông góc theo hướng lực của đĩa thép.Lau sạch bằng attane.

1.7 Nếu lớp thép bị mòn nghiêm trọng, cần phải ngâm 20min với axit hydrocloric thích hợp, để lớp rỉ sét sẽ rơi ra, rồi rửa bằng nước vôi, vôi, vôi hóa axit, và dùng bánh xe xay để đánh bóng dải.

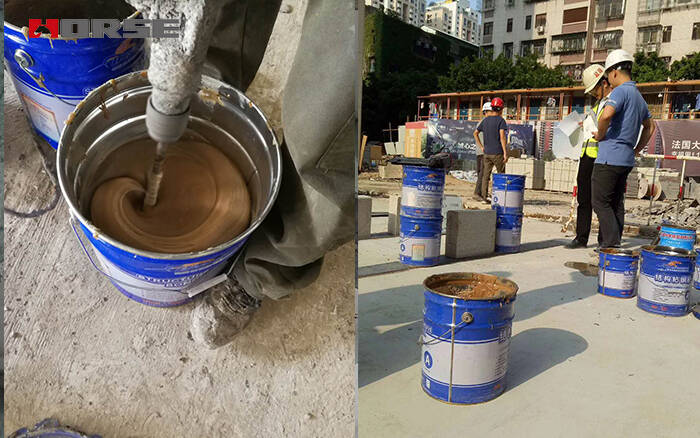

2. Chuẩn bị keo

Việc sử dụng chất dính thép theo tỷ lệ nhất định của các thành phần A và B phải được sử dụng tại hiện trường chuẩn bị tạm thời. Cần phải chuẩn bị kỹ càng theo những đòi hỏi của các chỉ dẫn về sản phẩm, nhưng do thời gian hạn chế của keo, nên thử nghiệm trên cánh đồng trước khi dùng, và tất cả các chỉ số cơ học được chọn làm tỷ lệ tốt nhất. Cân nặng theo tỷ lệ đã chọn, đổ hai thành phần của một và B vào hộp sạch và khuấy động chúng theo cùng một hướng cho đến khi màu hoàn toàn đồng nhất.

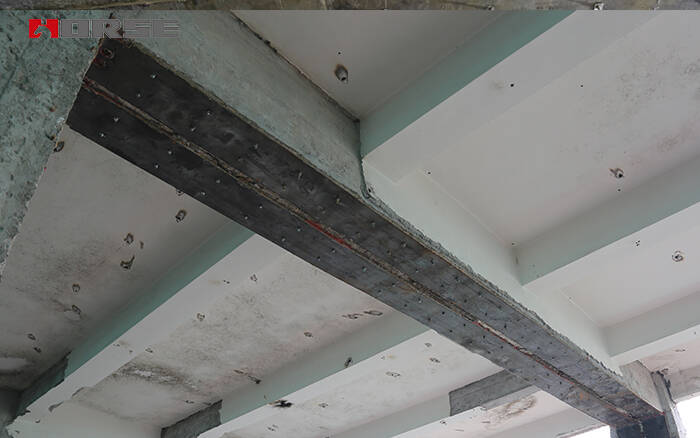

3. Dán dán đĩa thép

3.1 sử dụng miếng bọt biển trên bề mặt bê tông và bề mặt tấm. Để làm cho chất keo thấm vào, thấm vào, khuếch tán và dính vào bề mặt, người ta nên cạo và lau vài lần với một lượng nhỏ keo lên bề mặt vừa khít, và rồi thêm vào độ dày cần thiết (1 / 3mm), cạnh giữa dày là mỏng, và sau đó lớp thép được gắn vào vị trí định sẵn.

3.2 nếu mặt tiền được dán để ngăn dòng chảy, hãy thêm vào một lớp vải thủy tinh bị hư. Sau khi dán tấm thép, nhẹ nhàng dùng một cái búa nhỏ đập cái đĩa thép dọc theo bề mặt hồ. Nếu không có khoảng trống, nó có nghĩa là nó đã được dán chặt. Nếu không, thì phải lột bỏ tấm thép và bôi lại.

4. Sửa chữa và điều hòa

Khi mà tấm thép được dán đúng cách và được ấn đúng cách, tấm thép và bê tông sẽ được sửa ngay lập tức bằng đinh D4. Để làm chất lỏng chỉ ra khỏi cạnh của đĩa thép. Cái đinh được dùng làm thước đo neo vĩnh viễn cho đĩa thép.

Năm. Đường cong

Hiện nay, các chất dính kết cấu được chữa trị ở nhiệt độ phòng 20 độ, và có thể dùng 3 chiều bằng vũ lực. Nếu nhiệt độ dưới 3C, nhiệt độ thấp sẽ chữa lành hoặc dùng hệ thống sưởi bằng tay. Đối với khu vực nhỏ, nó thường được làm nóng bằng đèn hồng ngoại, và không nên có xáo trộn tấm thép trong thời gian chữa bệnh.
