• Sự đồng nhất của liên kết bền chặt của  chất dính neo

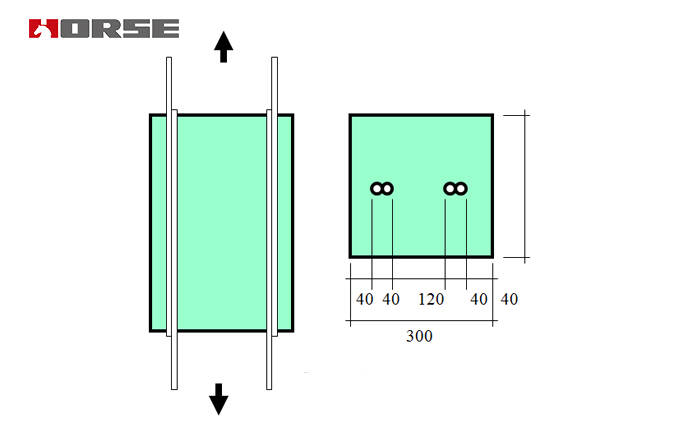

1. Các mẫu bê tông: mỗi loại keo, mẫu bê tông C25 kích cỡ 280x300x600mm, 3 nhóm.

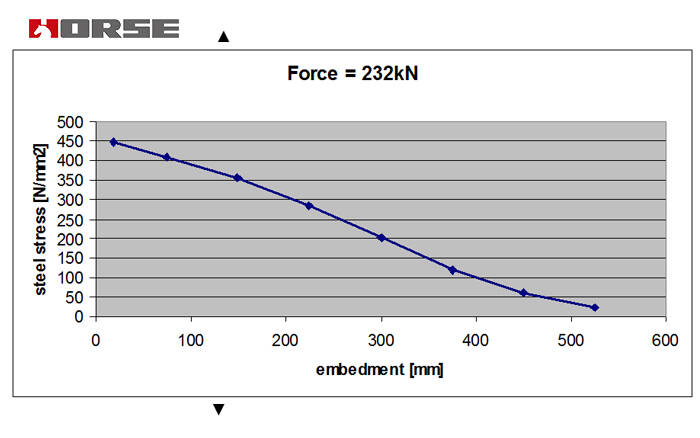

2. Mỗi điểm của cùng một chiều sâu bị chôn vùi của hai thanh sắt bên trong cùng một xu hướng của cùng một sự thay đổi căng thẳng trong suốt quá trình.(Sự phân tích, các tọa độ xuyên ngang là khoảng cách của một số điểm và bề mặt của mẫu vật và giá trị căng thẳng N/mm2 trong thanh thép trong thanh thép), sự khác biệt stress nên nằm trong khoảng 10%. Sự khác biệt giá trị cực độ của ba nhóm cũng nên trong vòng 10%

• Tính bền bỉ hơn

  Tính bền bỉ của việc trồng các thanh dính và độ nhạy của nó đối với môi trường phơi nhiễm bên ngoài đã được kiểm chứng qua các thí nghiệm cắt lát.

  (1) mẫu bê tông: ít nhất 4 loại keo, chất cụ thể C25, chiều dài cạnh khối lập phương lớn hơn 150mm, cao đến 300mm

  & nnbsp; & nnbsp; (2) Đường kính của thanh thép 12mm được chèn vào trục trung của mỗi mẫu đang khô, và đường kính của lỗ khoan được cung cấp bởi nhà cung cấp, và độ sâu khoan là 280mm. Sau khi nhà cung cấp cung cấp thời gian bào chế, mẫu vật được cắt thành 30mm lát dày với một cái cưa kim cương, và số lát là ít nhất 30 (10 lát để kiểm tra phơi nắng bên ngoài và 10 lát để thử nhiệt độ tương phản bình thường).

  & nnbsp; & nnbsp; (3) Các lát với thanh trồng được đặt trong môi trường biển alkaline. Các lát thử nghiệm tương phản được giữ ở nhiệt độ bình thường (đã sấy khô +21C 3C, tương đối ẩm ướt 50 5%) trong 2000 giờ.

• Tính chất Binder dưới nhiệt độ môi trường kéo dài và ngắn hạn

  & nnbsp; & nnbsp; sự gắn kết của thanh thép, sự kháng cự lại khả năng tải liên tục (với yếu tố an toàn thích hợp và độ dời giới hạn) không nên bị ảnh hưởng bởi ảnh hưởng của nhiệt độ của môi trường bê tông (ở dưới). Kiểm tra nhiệt độ môi trường ngắn hạn được dùng để xác minh hiệu suất của chất kết dính áp suất trong ngày và nhiệt độ ban đêm khác nhau và chu kỳ đông lạnh, và kiểm tra nhiệt độ môi trường lâu dài được sử dụng để kiểm tra hiệu suất của chất chống đông khi nó được lắp đặt trong khu vực lưu trữ lạnh hoặc môi trường nhiệt độ cao. Hệ số biến thể trong bài kiểm tra này nên là <15%. Kết quả kiểm tra không nên thấp hơn các mục tiêu thử nhiệt độ bình thường.

Nhiệt độ là giữa -40C ~+40C (khoảng thời gian ngắn của nhiệt độ môi trường cao + 40C; dài hạn, +24C).

Nhiệt độ là giữa -40C ~+80C (khoảng thời gian ngắn nhiệt độ môi trường cao +80C; dài hạn, +50C).

Khi áp dụng tải áp suất liên tục, giá trị lực là 40% sức mạnh của thanh thép, và thời gian nạp là 180 ngày. Nếu sự thay đổi di chuyển nhanh chóng, thời gian ngắn là gần bằng không, và tình trạng thị giác được giảm xuống tối thiểu 90 ngày. Trong chu kỳ này, số lượng chuyển động nên hội tụ và tiếp cận số không.

Thử nghiệm đông cứng: số chu kỳ là 50 lần

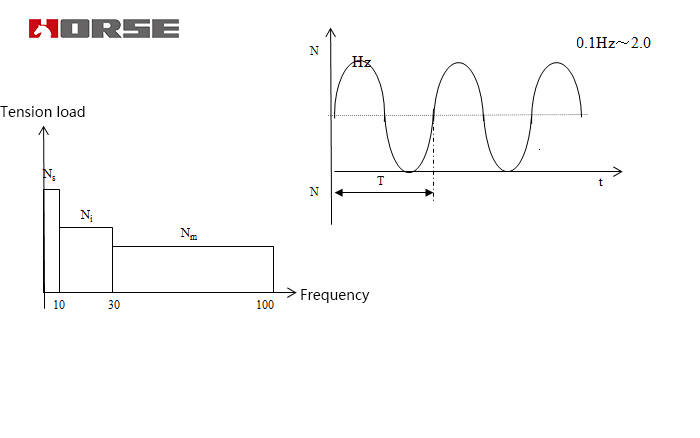

• Những khối xi măng bị nứt lặp đi lặp lại dưới động đất
