Tóm tắt dự án

Ống khói bằng gạch lớn của một công ty đã được xây vào năm 1990, với chiều cao là 60m. Toàn bộ cấu trúc ống khói được chia thành phần nền tảng, phần nền bê tông cao 10m và phần đường ống gạch cao 50m. Nền tảng là nền tảng riêng biệt của bê tông, với đường kính bên ngoài là 8.2m, cao 3m.0m, và một nền tảng bê tông C15 với chiều cao khoảng 6m của nền bê tông bê tông. Phần dưới cùng của vỏ là một cấu trúc bê tông được đúc ở nơi được củng cố với độ dày của tường 300mm; phần trên của ống gạch là 2.5% ở rìa ngoài, và 2 ở cạnh trong và ngoài.Bức tường ngoài là MU10 gạch và M7.5 phần hồ trộn. Độ dày của mỗi phần là 10m đến 30mm, 30m đến 50mm, 50m đến 60mm. Sự gia cố được thêm vào tro bụi nằm ngang của thợ nề. Thanh thép được mã hóa trong phạm vi của mỗi phần, và khoảng cách là hai viên gạch da. Lớp lót là MU7.5 viên gạch, 1: 4 trộn với hồ, dày 120mm.

Phân tích và phát hiện gián đoạn

Cơ thể ống khói bị nứt nghiêm trọng, và các vết nứt chủ yếu là vỡ dọc, hoàn toàn là hai. Ở phía nam thùng, nó phát triển theo chiều dọc đến 12m chiều cao 20m. Độ rộng của vết nứt lúc đầu là khoảng 12mm. Độ rộng ở bên phải của nền tảng leo núi ở phía bên phải của nòng, và chiều rộng khoảng 16mm. Vết nứt được cắt khoảng 4m trên nền tảng của thang leo. Một cái còn lại nằm ở phía tây bắc của ống trụ, cái nứt bắt đầu lúc 15m, chiều dài khoảng 3M, và chiều rộng tối đa là 9mm.Hai vết nứt mở rộng vào nội thất của thợ nề, và đập gạch.

Sau khi nghiên cứu và phân tích, các vết nứt không được hình thành trong một thời gian ngắn, và rất có thể sẽ phát triển với một tốc độ nhất định. Nguyên nhân chính gây ra vết nứt trong ống khói là:

• Ảnh hưởng của nhiệt độ thay đổi

• Ảnh hưởng của ống khói gây ra bởi các lớp lót bị hư hại

• Ảnh hưởng của sự ăn mòn khí

Hành động củng cố

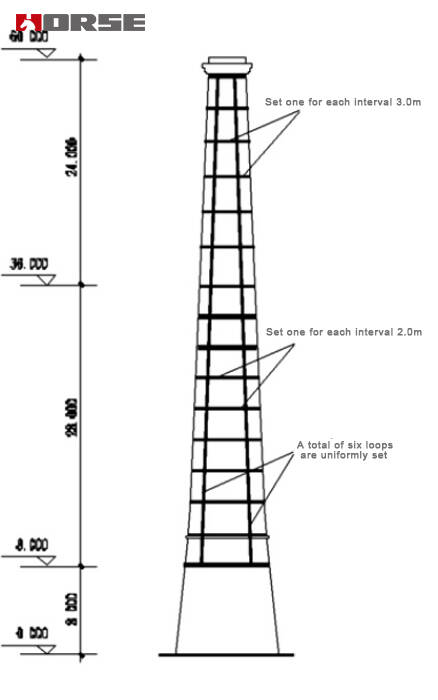

Dựa vào độ dài nứt của ống khói 20m, các vết nứt của cấu trúc ống khói thợ nề được xử lý với các đường ống poxy bằng cối xay đầu tiên, và sau đó 250 mm rộng Sợi sợi cacbon được gắn dọc dọc dọc dọc dọc dọc theo nền bê tông phía trên (cao 8m), và tổng cộng 6 tấm vải cacbon dài được tách ra theo hướng vòng. Từ phần dưới của vết nứt và độ cao 12M, một vành đai rộng 250m vải cacbon được dán lên mỗi 2.0m (ở giữa), bám vào đầu ống khói.

Vấn đề cần được chú ý

1) Nhà nề gạch dán vải cacbon khác với vật liệu nền bê tông. Nên lấy cối trong các đường may tro ra và làm sạch với không khí nén và axetone, và sau đó tro được lấp đầy bằng các đường may cối xay. Sau khi hồ được làm cứng lại, vải sợi cacbon có thể được làm ra.

2) Việc sử dụng vải sợi cacbon nên tránh bị cong, và không được phép làm hư hại vải sợi cacbon.

3) Xem xét sự thất bại của lớp vải cacbon và các thành phần được tăng cường và hiệu ứng củng cố, số lớp vải sợi cacbon ở cùng một vùng không vượt quá 3 lớp, và chiều dài của lớp sợi cacbon dọc theo sợi vải không quá 200mm.

4) Nên niêm phong và cất giữ các nguyên liệu thô của nhựa nhựa từ nguồn nước để tránh phơi nắng trực tiếp.

Rồi chất keo được phân tán, nó nên được triển khai tại nơi đó, và nên được thông hơi từ nguồn lửa.

6) nhân viên xây dựng tại địa điểm nên sử dụng biện pháp bảo vệ lao động tương ứng theo cách sử dụng chất nhựa.

Phân tích hiệu ứng

Trong dự án này, những vết nứt đầu tiên được chữa trị bằng cách làm trơn tru và niêm phong, để khôi phục lại sự toàn vẹn của thợ nề bị nứt, và sau đó củng cố việc điều trị bằng vải cacbon. Sau khi được làm vững mạnh, nó đã được sử dụng hơn một năm, và không có vết nứt mới nào được tìm thấy, và sự kiểm soát các vết nứt đã được thỏa mãn. Nó chỉ ra rằng phương pháp gia cố sợi cacbon là khả thi.
