Sự cấu hình của chất dính thụ thai nên được phân phối theo điều kiện công nghệ của nhà sản xuất và#39; hướng dẫn. Sự pha trộn nên được khuấy động đầy đủ với bộ trộn tốc độ thấp. Chất lỏng trộn nên là đồng phục và không có bong bóng. Nên dùng các biện pháp kiểm soát bụi để ngăn nước, dầu và bụi không trộn lẫn.

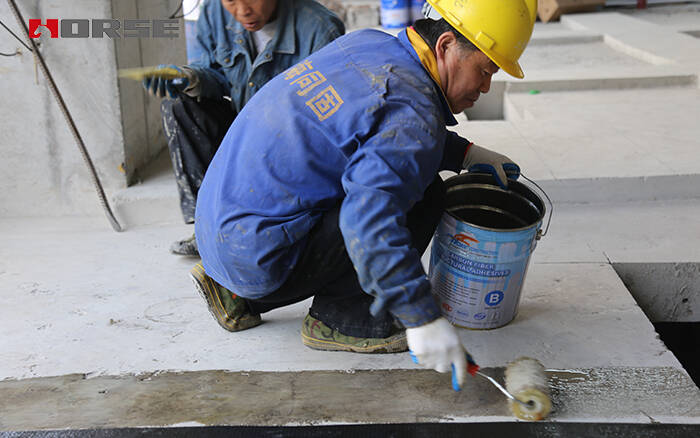

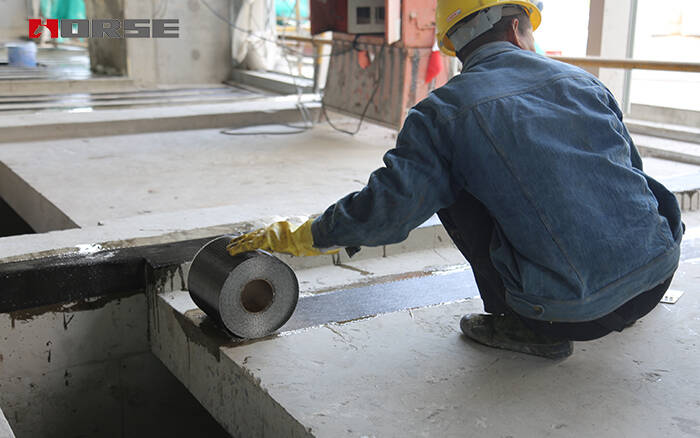

Ngay cả việc làm lan rộng chất keo được chuẩn bị kỹ về sự gắn kết. Hạt Sợi sợi cacbon nên được ép nhẹ nhàng và dán ở vị trí để được dán theo hướng, vị trí và thứ tự của thiết kế.So với vị trí của yêu cầu thiết kế, đường chính không nên lớn hơn 10mm. Một con tàu lượn đặc biệt được dùng để cuộn các sợi này theo nhiều hướng để ép chặt các bong bóng ra, nhờ thế keo thụ thai có thể thâm nhập hoàn toàn vào vải sợi cacbon. Cẩn thận đừng làm hỏng CFRP khi quay. Sau chiến dịch phỉ báng, xác nhận rằng CFRP không có nếp nhăn và không có dấu vết gì. Những bước trên nên được lặp lại khi nhiều lớp bám vào nhau, và khi lớp keo dính trên bề mặt sợi cacbon khô, nó nên được đặt ngay lập tức vào lớp tiếp theo, và lớp phủ nên được bôi đều lên bề mặt của 1 lớp vải sợi cacbon cuối cùng.

Nếu chiều dài của CFRP không đủ để chồng chéo, chiều dài của lòng bàn tay không phải là dưới 200mm, và chiều dài của lòng không phải là nhỏ hơn 300mm nếu số lớp dính hơn 3 lớp; chiều dài của mỗi cạnh ngang là 100m. Khi vải sợi cacbon đa thanh lọc được tăng cường, vị trí chồng lên nhau của sợi cacbon giữa mỗi lớp hoặc mỗi lớp nên được thay đổi. Liên tục làm việc với 2 lớp hoặc nhiều lớp hơn, và giữ liên tục. Nếu không, vải cacbon nên được làm sạch trước khi bắt đầu dán.
