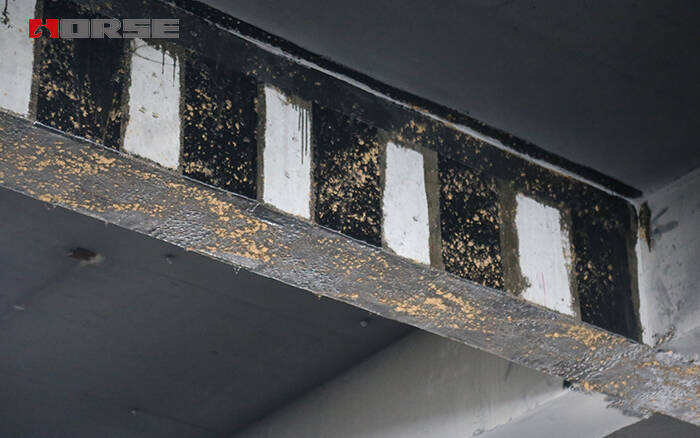

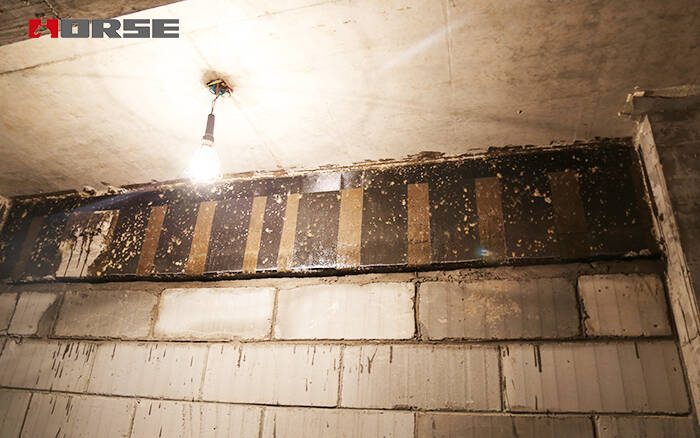

Chiếc vòng kiểu U là một thành phần quan trọng trong việc giảm thiểu tổn thương vỏ vải sợi cacbon và chất liệu bê tông, đảm bảo lực lượng liên kết của vải sợi cacbon và bê tông, và là một phần của cơ thể củng cố vải CFCP .

Thực tế, việc neo vải sợi cacbon và ngăn chặn việc lột vỏ thất bại chỉ là một trong những vòng kiểu U, và vòng chữ U cũng chịu trách nhiệm về sự tăng cường của phần khuynh hướng có khả năng của bộ phận linh hoạt. Vì sự khác biệt giữa phần thông thường và phần chéo, nên việc hình thành vòng U tổ hợp của tia là khác nhau.

Tăng cường phần thông thường

Khi những chùm tia sáng được củng cố với CFRP được kết nối với các vòng U ở cả hai bên, về cơ bản nó chỉ cho thấy rằng chùm tia chỉ được gia cố cho khả năng mang năng thông thường. Sự sắp đặt kiểu vòng kiểu U của phần thông thường có thể được chia thành hai loại, phần lớn bị ảnh hưởng bởi độ dài liên kết của tờ CFRP. Điều quan trọng là cần lưu ý rằng độ dài của phần mở rộng chỉ ảnh hưởng đến bố trí của vòng kiểu U. Bất kể chiều dài của phần mở rộng đến cuối, vải cacbon gắn ở dưới cùng của trục cần thiết để kéo dài đến cuối cùng trong việc củng cố phần của bộ phận linh hoạt.

Khi tính toán sự kéo dài của CFRP không thể đáp ứng các yêu cầu, thì cần phải cài đặt ngay cả neo vòng U trong phạm vi mở rộng của không ít hơn ba kênh. Trong ba vòng U, một tập hợp được gọi là vòng kết thúc ở cuối của chùm tia, yêu cầu độ rộng của vòng kiểu U không phải là nhỏ hơn 2/3 chiều rộng của vải cacbon ở dưới cùng của chùm tia, và không ít hơn 150mm. Ngoài vòng cuối, hai vòng còn lại là vòng giữa, và chiều rộng của vòng giữa không nhỏ hơn 1/2 và 100mm sợi cacbon ở dưới cùng của chùm. Ngoài ra, cả vòng tròn và vòng giữa cần phải chắc chắn rằng độ dày của sợi cacbon không nhỏ hơn một nửa ở dưới cùng của chùm.

Khi tính toán độ dài mở rộng của CFRP là đủ, sự sắp đặt của vòng U là tương đối đơn giản. Vào lúc này, ở cả hai đầu sợi cacbon ở đáy của chùm và ở cả hai bên của trọng tải tập trung, vòng chữ U với chiều rộng vừa phải có thể được thiết lập, và chiều rộng của loại U có thể được thực hiện với độ rộng của chiều dài mở rộng trên.

Tăng cường phần thập chéo

Khi vải cacbon được gia cố cho các phần nghiêng của bộ phận thần kinh, sẽ có sự khác biệt trong sự sắp xếp của khu vực được mã hóa theo sự đa dạng của thành phần. Bài này tập trung vào sự củng cố của khu vực khí quyển mà không xem xét khu vực mã hóa. Trong việc củng cố khu vực này, vòng U phải được dán dọc theo trục của công trình xây dựng, và không nên áp dụng việc dán giấy. Để phân biệt & & nbsp; phần bình thường và phần củng cố lại, cần phải xác định cách bố trí của vòng U nghiêng trong phần được tăng cường bằng tính toán.

Trong quá trình tính toán vòng kiểu U, khả năng mang của phần nghiêng nên được tăng lên trước, và sau đó giá trị của khả năng mang của phần được tính theo khả năng của cấu trúc hiện có. Cuối cùng, chiều rộng và khoảng cách của vòng kiểu U được xác định bằng cách tăng giá trị và hệ số tương quan. Điều quan trọng là cần lưu ý rằng khả năng chịu đựng của các phần nghiêng sau khi tăng cường lực nén của thành viên đầu tiên, và không thể xem xét việc tăng khả năng chịu đựng của phần phụ mà không bị hạn chế bằng cách tăng bố trí của vòng kiểu U.

Ngoài ra, nên chú ý rằng khoảng cách giữa hai vòng U kề nhau (khoảng cách giữa rìa của vòng chữ U) không quá 0.7 nhân với khoảng cách lớn nhất của bàn đạp trong GB 50010, và không nên lớn hơn 0.25 lần chiều cao của chùm tia để đảm bảo hiệu ứng tăng cường. Cùng lúc đó, khi chiều cao của tia lớn hơn 600m, một dây thắt lưng dài nên được thêm vào thắt lưng của trục, và thiết bị tự khóa cũng có thể được thêm vào khi cần thiết.
