Thiết kế và sản xuất mẫu vật

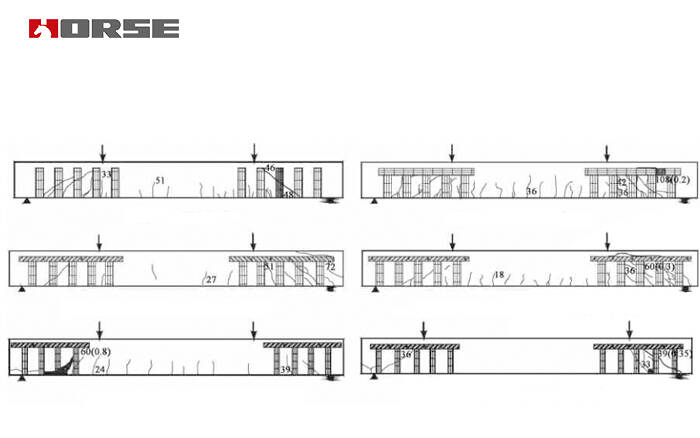

4 nhóm gồm 12 thanh bê tông nhỏ được thiết kế và tạo thành từng mẻ. Xét đến ảnh hưởng của các tấm ván sàn nhà và các hoạt động xây dựng thuận lợi, người ta nhận ra một bản thiết kế củng cố các sợi cacbon kết nối với nhau ở bên ngoài, và dải vải này được cắt ra ở vị trí 50mm từ đỉnh của chùm tia. Các nhóm đầu tiên của các mẫu vật được dán với cùng một lượng vải hình U để thay đổi cách neo của đầu vải ở Anh. Để giữ khoảng cách giữa các dải không thay đổi, hai nhóm mẫu vật thứ hai được đối xử với hai dải vải như là biện pháp thêm vào. Những nhóm mẫu vật thứ ba được thiết lập với lớp thép và bu lông để thay đổi chiều rộng của mảnh vải hình U. Nhóm thứ tư của mẫu vật thay đổi sức mạnh của bê tông. Để nghiên cứu tác dụng của bên ngoài Các sợi cacbon tổng hợp tờ Trên sức mạnh của các mẫu vật, 12 mẫu vật này là những chùm hình chữ nhật không có gắn vào bụng, và phần dưới cùng của chùm được khớp với 2 18 thanh dài, và kích thước của mẫu vật là 2600 * 150 x 300.

Thiết bị thử ra

Hai điểm chất dọc được thực hiện trên một chùm bê tông phía trên thông qua một cái kích thước 200kN và tải chùm tia. Mỗi mẫu được áp dụng ngày càng nhiều tùy theo sự gia tăng của 2kN trên mỗi cấp độ. Khi sự dịch chuyển dọc của thời gian ánh sáng đột nhiên tăng lên hoặc chiều rộng tối đa của các vết nứt trên thanh xà là gần với 01 3mm, trong khi dữ liệu được thu thập liên tục, sự biến dạng tiếp tục tăng dần cho đến khi mẫu vật bị phá hủy.

Tóm tắt

1)

Rõ ràng, sức mạnh kéo cắt của những thanh xà bê tông nhỏ có thể được cải thiện bằng cách thêm đủ chiều rộng sợi cacbon U và dải áp suất, và vỏ là yếu tố chính ảnh hưởng đến hiệu ứng của việc gia cố kéo.

2)

Sự đóng góp của việc gia cố cho khả năng kéo cắt của chùm tia chủ yếu được xác định bởi lực căng được truyền bởi vải sợi trên giả thuyết rằng sức mạnh bê tông và kích thước phần bảo đảm rằng chùm tia ít sẽ không bị suy nhược thanh thanh quản. Phân tích cơ học bị gãy cho thấy rằng nếu chiều dài của sợi tơ là ngắn, lực căng sẽ được xác định bởi sản phẩm của khu vực dán và độ bền của bê tông. Nếu chiều dài của sợi này đủ dài, lực căng sẽ được xác định bởi sản phẩm của chiều rộng của vật liệu, chiều dài của sợi dây liên kết hiệu quả và kết quả của độ bền của bê tông.

3)

Xét đến sự căng thẳng hiệu quả của thanh sợi và lực kéo thêm của thanh, công thức của việc kéo kéo kéo có khả năng của chùm được tăng cường bởi thanh hình chữ nhật của thanh dọc U được đề xuất. Giá trị tính toán là phù hợp với giá trị thử nghiệm của mẫu vỏ cuối cùng thất bại và một chút thấp hơn giá trị thử nghiệm. Công thức này có thể được dùng để làm cho lưỡi liềm được tăng cường nhờ những thanh xà bê tông nhỏ.

4)

Bởi vì sức mạnh cụ thể của tia kiểm tra nhỏ hơn 12MPa, hằng số năng lượng gãy là 012. Công thức thiết kế chỉ giới hạn trong việc xác định khả năng kéo cắt của chùm bê tông có dạng chữ U. Chúng ta vẫn còn phải nghiên cứu xem kết quả có thể dùng trong việc gia cố kéo cắt tỉa của những chùm bê tông có cường độ bình thường hay không.
