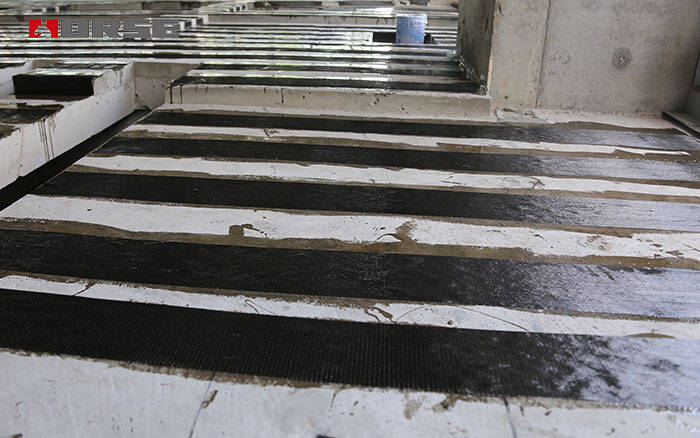

Sợi carbon tăng cường chất lỏng (CFRS ) là một loại vật liệu tăng cường chất lượng cao.So với phương pháp củng cố thông thường, CFRP không chỉ có sức mạnh, trọng lượng ánh sáng và sự chiếm đóng không gian nhỏ cho cấu trúc ban đầu, mà còn có thể áp dụng cho bề mặt xây dựng phức tạp và có thể thay đổi như vải. Sau nhiều năm phát triển, công nghệ gia cố CFC đã trở thành một trong những phương pháp củng cố được sử dụng rộng rãi nhất trong ngành công nghiệp củng cố.

Trong các cấu trúc cụ thể, CFRP chủ yếu được dùng để tăng khả năng chịu đựng của các thành viên linh hoạt, giống như sự tăng cường trong vùng căng của các cấu trúc bê tông được củng cố. Sợi sợi carbon đáp ứng được đánh giá an toàn có sức mạnh là 3400 MPa. Tuy nhiên, trong thiết kế và cấu trúc thực sự, xét đến ảnh hưởng của các lực phụ và các yếu tố khác, sẽ không thể đáp ứng được nhu cầu cần thiết bằng cách chỉ sử dụng một lớp vải sợi cacbon, vì vậy cần phải sử dụng sợi cacbon đa chức năng để tăng cường.

Quá trình cấu trúc sợi tơ gấp đôi carbon phức tạp hơn so với vải sợi đơn. Khi vải sợi cacbon hai lưỡi được dán, lớp tiếp theo nên được dán ngay trước lớp vải đầu tiên dính vào sợi cacbon đến trạng thái khô ngón tay. Nếu thời gian chậm hơn 1 giờ, nó sẽ đợi 12 tiếng để khởi động lại lớp vải cacbon đầu tiên để xây dựng. Đồng thời, cần phải chú ý đến bụi và các chất bẩn khác ảnh hưởng đến hiệu ứng keo trước khi dán.

Bộ giảm tốc kép không chỉ có những yêu cầu nghiêm ngặt trong việc xây dựng, mà còn nên đặc biệt chú ý đến các biện pháp cấu trúc. Đầu tiên, những bàn đạp hình chữ U ở cuối vải cacbon đóng vai trò quan trọng trong vải sợi cacbon hai tầng. Các thanh xà bị biến dạng dưới sự uốn cong, và cần phải điều chỉnh lại sự biến dạng của các chùm và sợi vải.Do đó, căng thẳng căng thẳng sẽ xảy ra giữa phần đáy của chùm xi măng và keo, keo và sợi cacbon, sẽ dễ dàng dẫn đến việc chấm dứt sự thất bại bóc vỏ, đặc biệt là với vải cacbon đa lưỡi. Việc sử dụng vòng U ở cuối sẽ hạn chế vải cacbon và giảm khả năng bóc vỏ.

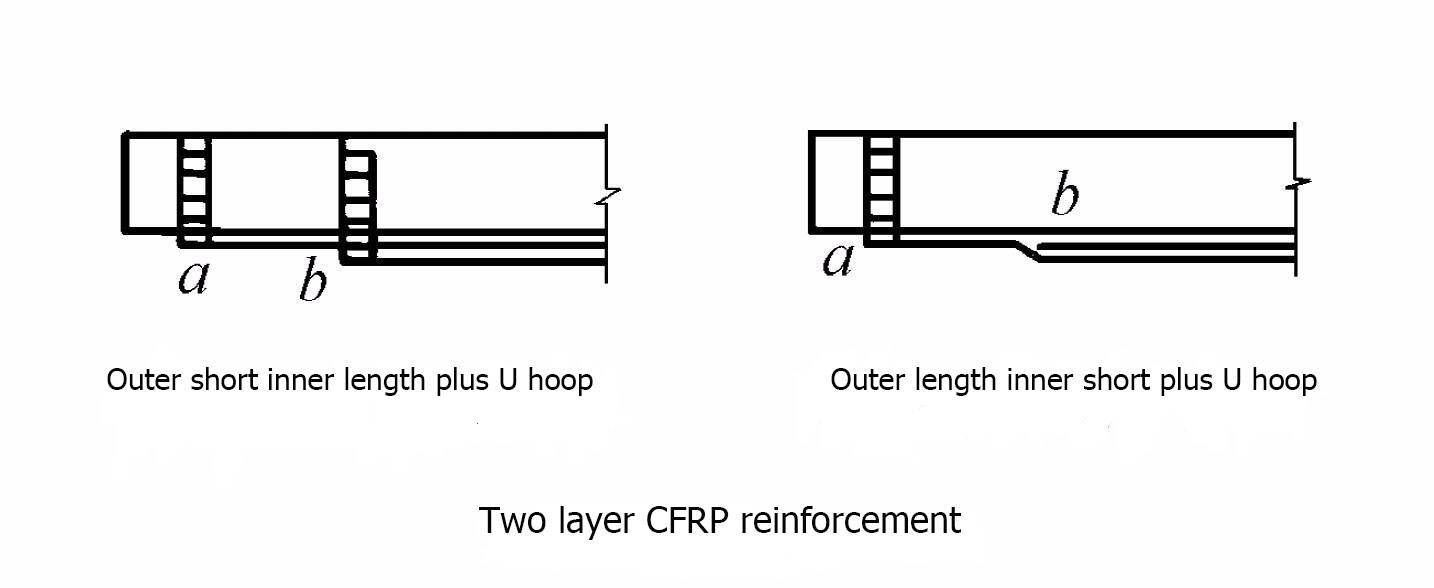

Thêm vào đó, để đảm bảo khả năng neo của kết thúc của sợi cacbon kép, việc cắt lớp sợi cacbon là một phương pháp tăng cường hợp lý hơn. Trong sự tăng cường của vải cacbon hai lần, có hai loại đo lường bị khóa lớp, cụ thể là, chiều dài bên ngoài ngắn hạn bên trong và ngắn hạn bên trong. Chúng ta có thể xem xét hiệu quả của hai điều này qua những khía cạnh sau:

Con đường chuyển tiếp lực: lực lượng của sợi cacbon ở đầu ống bên ngoài ngắn và bên trong có thể được truyền tới cấu trúc bê tông chỉ qua lớp thứ hai của keo, lớp vải đầu tiên và lớp đầu tiên của keo. Đường truyền dài hơn và sự toàn vẹn còn tệ hơn.

Độ tương phản: có một sự liên kết thứ hai giữa CFRP và bê tông, xác suất neo thất bại cao hơn, và sự đáng tin cậy của hiệu ứng thả neo là thấp hơn.

Thất bại nước tiểu: đối với hiệu ứng neo của b-end một mình, cấu trúc của ngắn bên trong và lâu bên ngoài bao bọc b-end trong nó, hạn chế b-end và cải thiện sự kháng cự vỏ của b-end.

Hai lớp vải kế bên nên được cắt thành từng lớp theo nguyên tắc ngắn và xa khi vải đa thanh được nối với nhau bằng cách bẻ cong cấu trúc được phép cắt bỏ. Điểm cắt bỏ của sợi vải ngoài nên là hơn 200 mm trên điểm cắt của lớp bên trong, và vòng hình chữ U nên được thêm vào điểm cắt.

Có thể thấy rằng hiệu ứng neo và củng cố của ngắn bên trong và xa bên ngoài với vòng hình chữ U trong hai cấu trúc rõ ràng tốt hơn so với ngắn bên ngoài và dài bên trong.Do đó, theo quy định của GB 50367-13, chúng tôi cũng đề nghị một cách rõ ràng các biện pháp xây dựng của loại chiều dài ngắn bên ngoài.

Lực liên kết giữa sợi cacbon hai chiều và giữa sợi cacbon và bê tông bê tông được truyền đi bởi colloid.So sánh với kẻ giết thuê đơn lẻ CFRP, kẻ giết thuê kép mang áp lực căng thẳng cao hơn, nên nó cần phải có hiệu suất cao hơn để đảm bảo lực lượng tổng thể. Việc đánh giá an toàn chắc chắn là một sự hỗ trợ mạnh mẽ trong việc xây dựng vải sợi cacbon hai boong.
