1. Tiến trình xây dựng và hồ sơ của việc cải tạo CFC

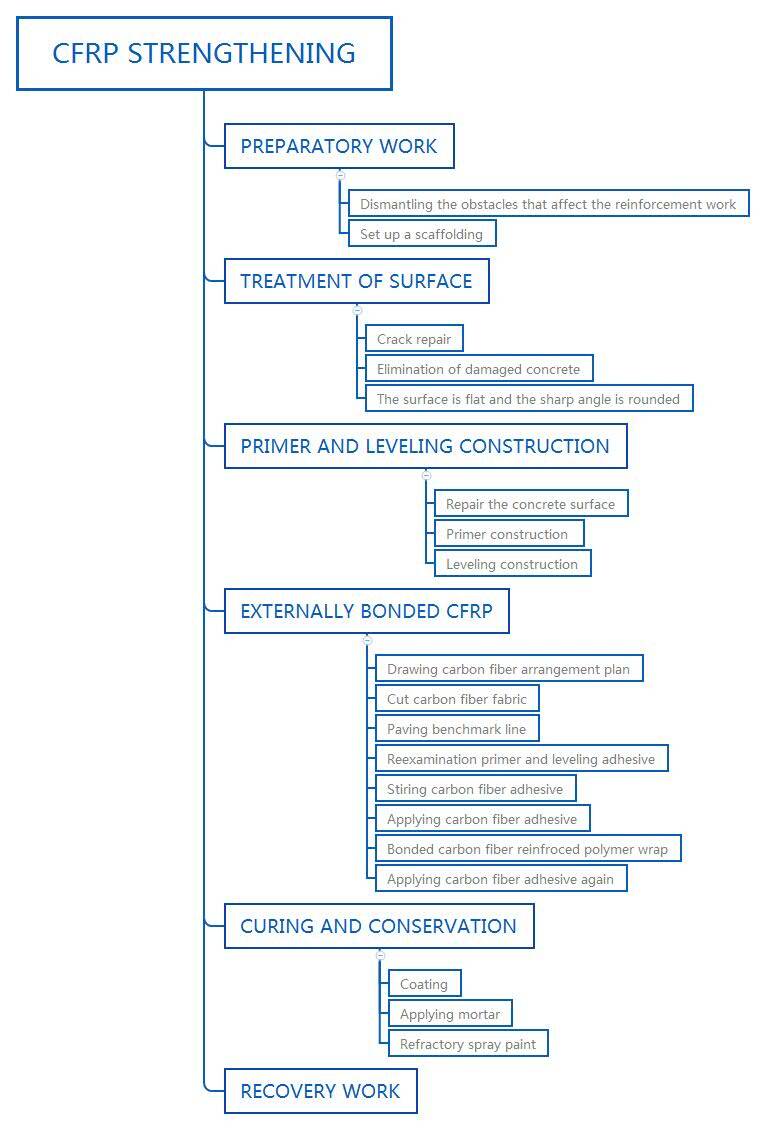

   1.1.Biểu đồ luồng của sự tăng cường FRP

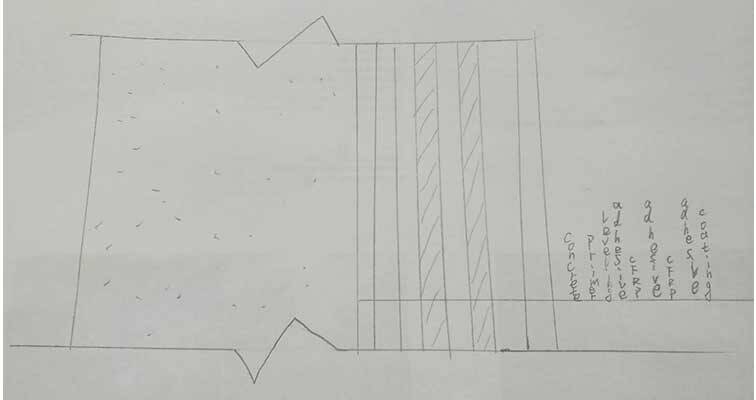

1.2. Hồ sơ xây dựng FRP

2. Các thủ tục xây dựng và kỹ thuật củng cố CFC

2.1 Cách điều trị bề mặt của bê tông được gia cố

(1) Cách điều trị bề mặt nên đạt được ba mục tiêu: đảm bảo cơ thể cấu trúc và vải sợi được kết nối chặt chẽ, loại bỏ rỉ sét, khử độc, và làm sạch các phần của bề mặt bê tông; dùng chất kết dính để sửa chữa những vết nứt, lỗ hổng lấp đầy, điều chỉnh chiều cao, và cắt các góc nhọn, để đảm bảo rằng vải cacbon được kết nối với một căn cứ đáng tin cậy.

(2) Nên dùng biện pháp chống đau đầu để điều trị phần bị phơi nhiễm của quầy bar. Nếu thiệt hại nghiêm trọng, cần phải có biện pháp để khắc phục.

(3) Sửa lỗi. Nếu vết nứt hơn 5mm, xi măng mạnh được dùng để đổ; chiều rộng nứt hơn 0.1mm và ít hơn 5mm. Chất keo đặc biệt có chất hóa học được dùng để đổ ra vết nứt. Vết nứt chủ yếu là do áp suất thấp và chậm chạp, và sau khi chữa xong thì nó sẽ bị bẻ gãy. Chiều rộng crack là nhỏ hơn 0.1mm, và keo dán được dùng để niêm phong vết nứt.

(4) Sửa chữa bề mặt: Nếu có khuyết tật, lỗ hoặc vải lanh trên bề mặt bê tông, cần phải dùng keo sửa chữa.

(4. 1) Sửa chữa khuyết tật hoặc lỗ hổng. Trong việc xây dựng cấu trúc ban đầu hoặc trong thời kỳ sau này của phẫu thuật, cấu trúc này sẽ có những khuyết điểm, lỗ và bề mặt bằng vải lanh, phải được sửa bằng keo.

(4.2) Điều chỉnh chiều cao. Vì bề mặt bê tông cao và thấp do sự phân hủy hình dạng, nên cần phải sửa chữa trước khi kết nối sợi. Khu vực rộng lớn có thể được sửa bằng cối xay mạnh, trong khi vị trí địa phương có thể sửa bằng keo sửa chữa.

( 5) Đất mặt đất và liệu pháp carbude. Bằng cách xay đĩa, cát nổ tung và rửa nước áp suất cao, bề mặt được xử lý với bề mặt phẳng, bình thường, không rời rạc, không trần trụi và không bẩn thỉu. Dầu và dầu mỡ bị khử trùng với chất tẩy trung lập, bụi bị lấy đi bởi súng hơi áp suất cao, và bề mặt bê tông trước khi kết nối sợi vải phải được phơi khô hoàn toàn.

Đang cắt góc độ. Để ngăn ngừa việc bóc hoặc kéo các sợi vải một cách dễ dàng, người ta có thể sửa chữa các miếng nhựa bằng cách sửa lại hồ và bán kính R dày đặc nên đáp ứng những đòi hỏi của các đặc điểm đặc trưng. Đối với cấu trúc sợi quang hay đường viền nhọn, các sợi tơ ở góc nhọn sẽ có sự tập trung cao hơn, dễ dàng phá vỡ các sợi cacbon, vì vậy cần phải chữa trị. Các cạnh và góc có thể được thay đổi thành một vòng cung của bán kính R bởi một cối xay. Thay đổi bề mặt với việc sửa chữa keo và phát hiện với các đo cung đảm bảo rằng bán kính thay đổi R đáp ứng các yêu cầu của đặc điểm đặc biệt (các cấu trúc đặc biệt theo chi tiết thích hợp).

2.2 Lớp tối đa

(1) Mục đích của việc dùng keo nền là để củng cố mối quan hệ giữa vải bê tông và sợi hoặc keo sửa chữa. Chất keo cơ bản có thể được nhúng trong bê tông và tăng cường sức mạnh bề mặt của bê tông.

(2) nhiệt độ môi trường, độ ẩm và độ khô của bề mặt bê tông ảnh hưởng đến hiệu suất gắn kết của trái phiếu dưới. Nhiệt độ môi trường xây dựng không nên thấp hơn 5C, độ ẩm không cao hơn 85%, và tình trạng khô hạn của độ ẩm bề mặt bê tông có thể nhỏ hơn 10%.

(3) Số lượng keo không quá nhiều cùng một lúc, và nó nên được sử dụng trong vòng 45-60 phút sau khi chuẩn bị nói chung; keo nên được khuấy động bởi động cơ cơ tốc độ thấp, mà có thể nóng lên trong khi khuấy động, và thời gian khuấy động không nên quá lâu, và 3 phút là thời gian thích hợp.

(4) Bàn chải được dùng để phủ keo đều. Lượng lớp phủ phụ thuộc vào loại keo cơ bản và trạng thái bề mặt của bê tông. Mức độ dính cơ bản thấp, và mức tiêu chuẩn chung là 0.25-0.3kg/m2. Chất keo cơ bản nên được phủ lên 12 cách. Nếu bê tông được thải cẩn thận và lượng nước nhúng rất lớn, số lần phủ nên tăng lên. Sau khi tiếp xúc với ngón tay để khô, tiến trình kế tiếp (thường mất một ngày) được tiếp tục.

2.3 Sửa chữa keo để sửa bê tông

(1) Mục đích của việc dùng keo để sửa chữa là để đảm bảo bề mặt cấu trúc mịn và không có bong bóng nổi lên giữa bề mặt bê tông và vải xơ. Các mối liên kết, lỗ và sự khác biệt chiều cao của bề mặt bê tông nên được sửa chữa.

(2) Cần phải sửa chữa keo gốc ngay sau khi khô. Nếu thời gian kéo dài hơn 10 ngày, bề mặt phải được đánh bóng bằng giấy cát trước khi dùng keo sửa. Trong trường hợp có bề mặt bằng vải lanh, bề mặt bê tông phải được phủ đầy đủ và sửa chữa. Tốc độ thay đổi tùy theo điều kiện bề mặt. Tốc độ chung là 0.5-1.5 kg/m2. Thường là chữa bệnh trong 24 giờ, xác nhận chữa trị và tiếp tục tiến trình kế tiếp. Khi những bong bóng khí xuất hiện trên bề mặt cấu trúc của việc sửa chữa keo do khí ga bên trong của bê tông, bong bóng khí bị phẳng bởi một cối xay góc.

2.4 Mặc áo khoác che kín để mang thai

(1) Mục đích của việc tiêm chất dính làm thai phụ là để gắn bê tông vào sợi vải. Ghi chú xây dựng: Cần phải ngâm đầy keo dính vào. Những con quay đặc biệt được dùng để quấn sợi tơ theo một hướng. Phần vòm và góc có khuynh hướng giữ lại không khí. Cái trống có răng đặc biệt được dùng để lấy không khí.

(2) Thời gian uốn cong, tính toán số lượng keo trộn theo vùng phủ trong thời gian xây cất, và sự pha trộn phải đủ. Chúng ta nên đặc biệt chú ý đến chỗ khó pha trộn ở góc dưới cùng của bình pha trộn.

(3) Lớp phủ nên đồng nhất, nên dựa trên sợi tơ thấm, và keo không quá nhiều. Nên dùng dụng cụ đặc biệt để khử trùng chất keo thừa. Số lượng keo nên khác nhau tùy thuộc vào trạng thái bề mặt của bê tông và đặc điểm của sợi vải. Số lượng keo chung được dùng cho một lớp là 0.5-0.7kg/rn2.

2.5 Chất xơ dính

(1) Mục đích của việc kết nối sợi vải sợi là củng cố cấu trúc kỹ thuật. Các biện pháp phòng ngừa xây dựng là như sau: hướng của lực phải được xác định, và hướng của sợi kết nối là phù hợp với hướng của lực lượng và không thể nhầm lẫn; vải sợi phải được đặt phẳng, không gập lại, không cong; các chất keo dính phải được cuộn và ngâm với một bánh xe lăn đặc biệt, và các bong bóng không khí phải được loại bỏ.

(2) Không gian cắt nên bao gồm các bộ phận chồng chéo theo chiều dọc và chiều ngang. Không thể gấp sợi carbon lại. Trước khi dán, chúng phải được cuộn tròn với bán kính R (> 80mm) để tránh thiệt hại. Nếu vải không được dùng trong cùng một ngày, nó nên được niêm phong và lưu trữ trong một nơi không có bụi, khô và không có mặt trời.

(3) Phải dán vải thô dọc theo vị trí. Nên thực hiện việc dán đa mục nên được thực hiện từng lớp một. Lớp thứ hai phải được dán lại sau khi lớp đầu tiên được làm cứng lại. Không được dán vải sợi đa thanh quản một lần nào. Khi người ta dán nhiều miếng vải sợi vào một chỗ, một miếng ở giữa phải được dán trước rồi kéo dài ra cả hai bên. Khi vải sợi được dán ở góc đường viền ngoài, sợi vải xơ không nên bị hư vì bị vỡ. Khi dán vào góc hình chéo, con lăn cao su với bán kính tương tự được dùng để dẫn đường cho góc giao nhau, để tránh lực kéo để tạo ra vị trí sợi ở góc hình nón. Khi lăn, hãy lăn theo hướng của lực, đừng đẩy lui.

(4) Vòng tròn Fiber. Nói chung, hướng đi của sợi là 100 mm (tại Nhật Bản, kỹ thuật đường xá và kỹ thuật cư trú là 200 mm). Không cần phải chồng lên nhau giữa hai miếng dọc theo chiều dọc của các sợi (cũng có một điều kiện để chồng lên nhau hơn 30 mm). Ở giữa khu vực vải được dán, nếu có những chỗ mở, những tấm sắt và những chướng ngại vật khác, việc cắt vải nên được lên kế hoạch trước, và những phần bị yếu nên được chuẩn bị để củng cố lại.

5) Bảo trì. Để tránh mưa và bụi dính vào vải xơ trong khi xây dựng ngoài trời, cần phải dùng vải nhựa để bảo trì. Sau khi kết nối sợi tơ với nhau, phủ vải nhựa trong hơn 24 giờ để bảo trì. Thời gian đầu tiên chữa trị là khoảng 2 ngày khi nhiệt độ trung bình dưới 10C, và thời gian đầu tiên chữa lành là khoảng 1-2 ngày khi nhiệt độ trung bình là 10-20C. Thời gian đầu tiên để chữa trị là khoảng 1 ngày khi nhiệt độ trung bình là trên 20C. Chữa lành hoàn toàn đòi hỏi một thời gian dài. Nói chung, hơn 80% vật liệu được chữa lành có thể bị ép buộc. Nhiệt độ trung bình phải được làm cứng trong 7 ngày khi nhiệt độ trên 20 và 14 ngày khi nhiệt độ trên 10 ngày trước khi có thể sử dụng dưới lực.

2.6 Việc mang thai mang thai

(1) Mục đích: bảo vệ bề mặt hoặc chuẩn bị để kết nối lớp vải kế tiếp.

(2) Sau khi phủ áo khoác và trước khi chữa bệnh, hãy kiểm tra xem vải có nổi, phồng lên hay bong bóng. Nếu có, cần phải sửa chữa ngay lập tức.

(3) Những bộ phận nổi và phồng lên, trước khi được đông cứng lại, được cuộn lại theo hướng sợi có cuộn giấy để phun bong bóng; nếu nổi lên và phồng lên thì có thể mở những lỗ thoát nước và lấp đầy keo kim tiêm.
