Việc xây dựng và lựa chọn những phương pháp tăng viện nguy hiểm

Bốn tòa nhà bê tông 7 tầng nằm trong một thành phố như A, B, C và D, bao gồm dự án cải tạo các tòa nhà nguy hiểm, trong đó hai phần của C và D chấp nhận sàn rỗng PC trước đó. Kích cỡ bảng rỗng: L.B.H = 3300 * 600 * 100m, C25 bê tông mạnh, 6 < 10 sợi dây thép thấp. Tuy nhiên, vì không đủ sức chịu đựng của dây thép trước khi căng thẳng nên khả năng sản xuất của người ta giảm đi và độ lệch được tăng lên. Thiết kế cho phép độ lệch L0-200, I.e. Ít hơn 15 mm. Độ lệch đo trước khi tăng cường là 17-18 mm, nó quá lớn. Vì sàn nhà đã được lắp đặt nên việc điều trị tăng cường đã được chọn.

Vì không có sợi dây thép căng trong sàn nhà bị căng thẳng, người ta phân tích và chọn nhiều kế hoạch củng cố nhau tùy theo đặc tính của chúng. Quyết định chọn dính vải sợi cacbon Phương pháp.

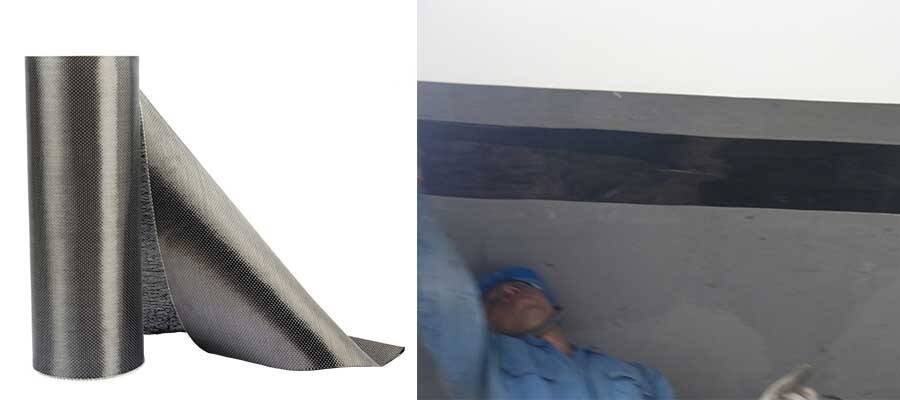

Sợi carbon là một loại vật liệu tổng hợp mới. Nó được sử dụng rộng rãi trong việc củng cố cấu trúc công dân bởi vì những tính chất tuyệt vời như trọng lượng ánh sáng, sức mạnh cao, tính khí đàn hồi cao, sự kháng cự ăn mòn, xây dựng thuận tiện, tiết kiệm thời gian và tiết kiệm lao động.

Các sợi cacbon gia cố bê tông (CFCP) là một công nghệ mới được sử dụng rộng rãi trong các cấu trúc bê tông, rất nhanh và đáng tin cậy. Và vải cacbon là ánh sáng, mật độ của nó là 1/4 thép, và độ bền của nó là khoảng 15 lần sức mạnh của thép Q235. Gói vải cacbon có thể cải thiện hiệu suất của bê tông xi măng cao, làm tăng sự cứng nhắc của các thành viên, và đạt được mục đích giảm độ lệch. Nó là một vật liệu lý tưởng để củng cố phần bình thường của sàn trước khi căng thẳng với các thành viên linh hoạt.

Nguyên tắc kỹ thuật của việc củng cố và củng cố sàn trước khi được căng thẳng không bao gồm trong các chi tiết kỹ thuật để tăng cường kiến trúc nhà kính vì việc tăng cường và củng cố sàn trước khi căng thẳng là một công nghệ mới. Bài báo này chủ yếu thảo luận về nguyên tắc của các biện pháp điều trị để giảm thông tin quá mức gây ra bởi sự tăng cường không đủ của thành phần ban đầu.

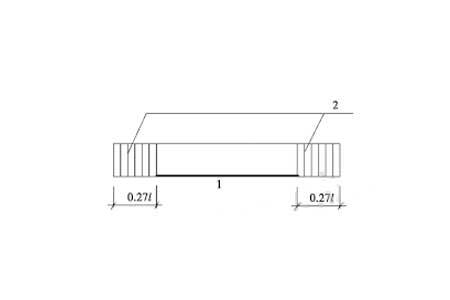

Hướng của tờ CFRP được kết nối song song với trục của sàn nhà rỗng.Fig cho thấy những thành viên được củng cố.1

Các thủ tục xây dựng và các điểm kỹ thuật

(1) bề mặt của các thành viên bê tông nên được đánh bóng và dọn dẹp, và sức mạnh của khóa học nên lớn hơn hoặc bằng 20 MPa để ngăn ngừa việc bóc vỏ.

(2) Khi đĩa được làm cho mềm lại, CFRP mở rộng đến đầu đĩa càng nhiều càng tốt. Bộ đồ vải dày nhiều lớp với sợi cacbon được sử dụng.

(3) Các-bon mô xoắn kiểu sợi ngang nên được đặt ở cuối lớp sợi cacbon mở rộng và ở cả hai bên của trọng tải tập trung, và số lớp sợi cacbon kết nối nên là một lớp, để sử dụng đầy đủ chức năng của nó.

(4) Khi sự chồng chéo của CFRP được đòi hỏi dọc theo hướng của lực lượng, chiều dài chồng chéo không phải là nhỏ hơn 150 mm, và các vị trí chồng chéo của mỗi lớp được so le.

5) Chấp nhận tại chỗ sau khi hoàn tất xây dựng chủ yếu là để đánh giá chất lượng trái phiếu giữa CFRP và bê tông. Nếu diện tích trái phiếu là ít hơn 90%, trái phiếu sẽ không hợp lệ và cần được tái xây dựng.

Chú thích về hiệu ứng tăng viện

Dựa trên những nguyên tắc trên, thiết kế củng cố các thành viên được thực hiện.Theo công thức (4), vùng chuyển đổi sợi cacbon được thực hiện. Sau khi làm vững mạnh thêm, một loạt thử thách được thực hiện trên các hội viên, và hiệu quả lý tưởng của việc tăng cường sự cứng rắn và kiểm soát sự lệch hướng trong phạm vi có thể được cho phép.

Sau khi tăng cường, khả năng mang của các thành viên được tăng 18% so với giá trị thiết kế cho phép, đạt đến 11.68 kn/m2.
