Nội dung nghiên cứu: Kiểm tra các xà bê tông được gia cố với 9 Giấy sợi cacbon

Mục đích của cuộc nghiên cứu: ảnh hưởng và hiệu ứng của sợi cacbon trên việc uốn cong các xà bê tông.

Những chùm thử nghiệm chỉ đơn giản là được hỗ trợ với một phần cắt ngang hình chữ nhật, chia thành hai nhóm. Các chiều dọc là b * h = 100mm * 200mm, theo chiều dài I = 2200mm, và t0 lần l0 = 2000mm. Nhóm I: sự củng cố lâu dài là 2 @ 8, bàn đạp là 1,6 @ 100, và sự củng cố là 2 @ 4. Nhóm thứ 2 tia: tăng cường độ dài 2 @ 10, tỷ lệ tăng cường thiết kế 0.92%, sự tăng cường ở vùng lưỡi liềm và khu vực cong tinh khiết là 1.6 @ 100 và 1.6 @ 200, và tăng cường là 2 @ 4.

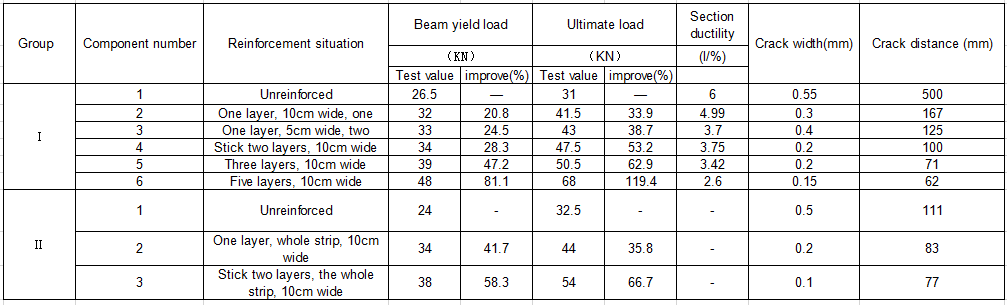

Tình huống tăng cường về xà và kết quả thử nghiệm chính

Kết luận thử ra:

1. Khi các xà bê tông được gia cố bằng vải sợi cacbon, các sợi trung bình của phần này vẫn được cho là phần phẳng.

2. Dùng vải sợi cacbon để củng cố các bộ phận cong bằng bê tông là điều hữu hiệu. Sau khi vải cacbon được nhúng, khả năng bẻ cong của chùm thử nghiệm được cải thiện đáng kể, và khả năng bẻ cong cuối cùng được cải thiện đáng kể.

3. Có một vấn đề về hiệu quả sử dụng trong việc áp dụng vải sợi cacbon. Nghiên cứu thực nghiệm cho thấy rằng lượng vải sợi cacbon tương tự tốt hơn một chút so với toàn bộ dải vải cho hiệu ứng tăng cường.

4. Khả năng uốn cong của thành phần tăng lên với sự gia tăng của lượng sợi cacbon. Khi số lớp vải cacbon ít hơn, sự gia tăng tương đối lớn.Do hiệu quả sử dụng, tỷ lệ gia tăng sẽ giảm khi số lớp vải cacbon tăng lên.

Năm. Tăng lượng vải cacbon sẽ thay đổi hình dạng thất bại của bộ phận cong từ tổn thương do sợi cacbon bị vỡ ra bê tông bị nghiền nát. Đồng thời, vì sợi cacbon là một chất liệu hoàn toàn co giãn, nên việc kết hợp với thanh thép sẽ làm suy yếu sự biến dạng nhựa của thanh thép để cải thiện tính đường ống của thành phần. Khi lượng sợi cacbon quá nhiều, thì sự dẻo dai của thành phần sẽ giảm đi.

Sáu. Sự lệch hướng của tia đã được dán với sợi cacbon nhỏ hơn của chùm tia không được ép, cho thấy việc sử dụng sợi cacbon làm tăng độ cứng của thành viên.
