Ảnh hưởng của chính các thành viên củng cố

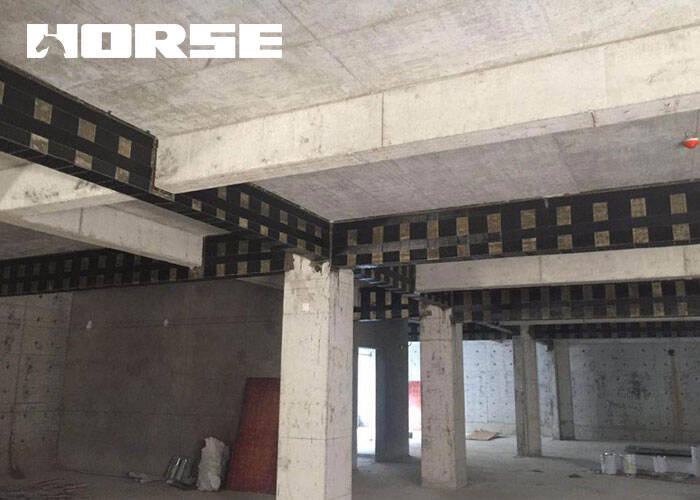

Để làm xi măng, Các chất liệu tổng hợp sợi cacbon có thể tạo ra hiệu ứng kiểm soát qua lại đồng nhất sau khi tăng cường. Trong những năm gần đây, sau nhiều nghiên cứu lý thuyết và thí nghiệm, một hệ thống lý thuyết tương đối thành thục đã được hình thành. Hầu hết các hình cắt ngang của cột bê tông trong các dự án thực tế là hình chữ nhật.Do sự hạn chế của hình dạng cắt ngang, áp lực hạn chế phía sau được tạo ra bởi chất sợi tổng hợp trên cột hình chữ nhật là không đều, dẫn đến hiệu ứng tăng cường kém.

Các chất cacbon tổng hợp có tác dụng rõ ràng lên việc kéo cắt các chùm với tỷ lệ nhỏ trong vòng. Khi tỉ lệ đập của chùm xi măng gần với tỷ lệ tăng tối thiểu, sự chống đỡ của phần đòn kéo có thể tăng lên 30% đến 40%, trong khi hiệu ứng tăng cường không rõ ràng khi tỷ lệ khuấy động gần với tỷ lệ chuyển động tối đa.

Tác động của sợi cacbon được củng cố phương pháp, khoảng cách và số lớp

Phương pháp tăng viện

Hiện nay, hình thức chính của sự liên kết giữa sợi vải ở nhà và nước ngoài là: bọc và dán, đóng và dán, bên dán, và hình chữ U (bao gồm cả hình L-board U-P U). Các dán bên bao gồm chủ yếu: dán hình X ở bên cạnh, tôi hình dán đầy đủ bên cạnh, và dán song song theo hướng của vết nứt dọc.

U- Hình dán tốt hơn tôi hình dán. Nếu không neo xong, vải sợi ngang và vải sợi dọc theo các vết nứt trên mặt của cấu trúc không ảnh hưởng gì đến sự phát triển của việc chống kéo. Việc dán nhiều sợi vải chồng chéo nhau với các vết nứt chéo có thể có hiệu ứng củng cố tương tự như hình chữ U.Xây dựng bao bọc thường phải đi qua sàn nhà hoặc ngay cả tường. Dù có thể đạt được kết quả tốt, nhưng thật khó đạt được trong ngành kỹ thuật. Tóm lại, loại keo hình U với neo neo là phương pháp củng cố lý tưởng.

Để cách

Bằng cách giảm bớt khoảng cách giữa sợi vải sợi, vải sợi có thể chậm trễ hơn và ngăn chặn sự hình thành những vết nứt chính, hạn chế sự phát triển của những vết nứt nhỏ, làm tăng lực cắn trên bề mặt kéo tập hợp lại, và làm tăng đáng kể khả năng kéo cắt. Khi khoảng cách dán là lớn, hiệu ứng củng cố tương đối yếu.

Dán số lớp

Chúng ta không thấy rõ ảnh hưởng của số lớp vải sợi cacbon khi việc vận chuyển phần cốt lõi của chùm mây. Điều này chủ yếu là vì nếu một lớp được dán, một phần vải sợi cacbon ở bên cạnh chùm có thể bị vỡ và sức mạnh được sử dụng hoàn toàn. Khi số lớp tăng, độ dài neo cần thiết tăng phù hợp, và độ dài neo có thể được cung cấp trong thời gian gia cố, hậu quả là sợi cacbon bị hư đi và sức mạnh của nó không thể sử dụng hoàn toàn được. Nếu có thể đo lường hiệu quả để đảm bảo hiệu suất của vải sợi cacbon, hiệu ứng tăng cường sẽ tốt hơn khi số lớp được tăng lên. Mặc dù sự gia tăng của số lớp không làm tăng khả năng kéo, nhưng nó có tác động đáng kể đến việc bẻ gãy chùm tia.

Tác động của các thuộc tính dính vào hiệu ứng củng cố

Khả năng thích nghi của sợi keo và sợi cacbon hiển nhiên là để tác động đầy đủ đến độ bền của các vật liệu sợi cacbon, và sự khác biệt trong các tính chất cơ học của chất keo cũng sẽ ảnh hưởng đến sức mạnh của giao diện giữa CFRP và bê tông, do đó ảnh hưởng đến sức mạnh tối thượng của các chất sợi cacbon.

Những đặc tính như sức mạnh kéo cắt của chất keo cũng tác động mạnh hơn đến hiệu ứng tăng cường. Càng kéo càng cao, hiệu ứng gia cố càng rõ ràng.

Vì vậy, trong kỹ thuật thực tế, các tính chất cơ học, hiệu quả làm việc, sự ổn định lâu dài và tương thích với sợi cacbon nên được xem xét khi lựa chọn chất dính để đảm bảo rằng chất dính có thể thâm nhập hoàn toàn vào các khoảng trống giữa các sợi cacbon đơn tích hợp, để mỗi sợi cacbon hoạt động cùng nhau.

Tính đàn hồi có thể được điều chỉnh bằng cách đun nóng, và không nên pha loãng nó với dung môi hữu cơ. Tác nhân chính và chất đông cứng phải được sử dụng nghiêm ngặt sau khi trộn lẫn, và hỗn hợp này vượt quá thời gian sẵn có không được sử dụng.

Kiểm soát chất lượng trong quá trình xây dựng

Ngoại trừ những điều kiện đặc biệt, việc cấu trúc sợi cacbon được tổ chức chặt chẽ theo đúng tiêu chuẩn của quá trình xây dựng. Quá trình xây dựng tiêu chuẩn như sau:

(1) Cách điều trị bề mặt của cấu trúc, xác định phạm vi bề mặt cấu trúc, loại bỏ lớp bị thoái hóa và đánh bóng bề mặt.

(2) Sửa chữa bề mặt cấu trúc để loại bỏ phần vỏ xấu, sửa chữa xi măng, đổ đầy nhựa vào những vết nứt, và tỉa phần hồ ở góc ngoài.

(3) Dùng nhựa lớp dưới để chuẩn bị lớp nhựa bên dưới; dùng bàn chải; phơi khô.

(4) bề mặt không phẳng và làm phẳng các phần mũi nhọn; tỉa các góc bên trong một cách trơn tru; lấp đầy các bộ phận đã lát bằng nhau.

5) phủ vải sợi cacbon để chuẩn bị phủ nhựa thông; phủ bàn chải (mặc áo nền); dán vải cacbon: vải nhựa được làm mịn và thấm vào và làm mờ đi; phủ bàn chải (mặc áo phủ trơn); tấm nhựa được làm mịn và thâm nhập.

Tổng công ty bảo trì.

( 7) Bảo vệ mặt đất. Nếu chất xi măng hoặc vật liệu vô cơ được dùng để lấp đầy phần trống trong quá trình xây dựng, thứ tự 3 và 4 trong quá trình xây dựng sẽ được trao đổi.

Nhiệt độ và độ ẩm

Chỉ có thể xây dựng khi nhiệt độ và nhiệt độ của tòa nhà ở trên 5°C Nếu cần thiết, có thể điều trị về nhiệt độ. Tuy nhiên, sự khác biệt nhiệt độ giữa nhiệt độ cấu trúc và nhiệt độ xung quanh không nên quá lớn để ngăn chặn sự ngưng tụ. Nếu có độ ẩm hoặc độ ẩm trên 85% trên bề mặt công trình xây cất, thì nên dừng lại trong thời tiết mưa hoặc thời tiết có xu hướng ngưng tụ. Khi nước bị rò rỉ, hãy dừng lại và điều trị nước.

Yêu cầu độ phẳng bề mặt xây dựng

Để đảm bảo hiệu ứng dán, độ đều của bề mặt xây dựng nên được cắt trong vòng 1 mm; cung của bề mặt bên ngoài cắt tỉa phải là R = 10 mm hoặc nhiều hơn (khi sử dụng vải sợi cacbon cao, R = 20 mm hoặc nhiều hơn), các góc nên được cắt để mịn.

Đang kết thúc chú thích

Để tổng kết lại, công nghệ gia cố bê tông được gia cố bằng chất sợi cacbon, như một loại công nghệ gia cố mới, có hiệu quả củng cố tốt. Với việc tiếp tục nghiên cứu sâu hơn về công nghệ sợi cacbon củng cố và giảm liên tục chi phí vật chất tổng hợp của sợi cacbon, sự ứng dụng của công nghệ gia cố sợi cacbon chắc chắn sẽ phổ biến và quan tâm hơn.
