Bệnh cầu và kế hoạch củng cố

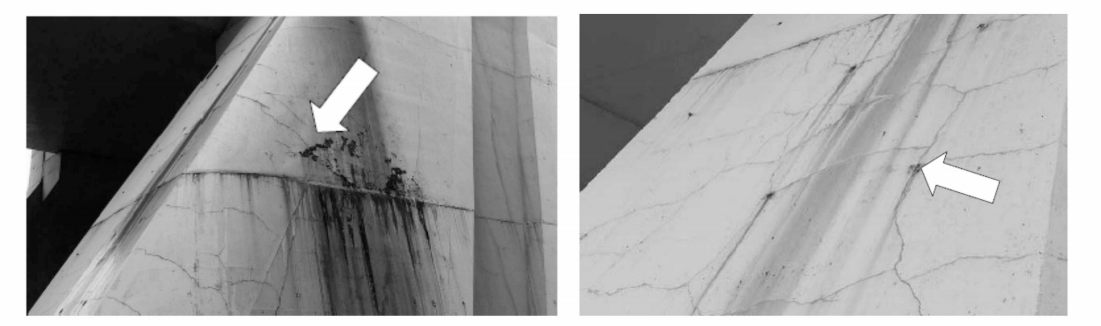

Vào tháng 2 năm 2012, các cầu nối A và B được kiểm tra thường xuyên, và kết quả cho thấy rằng có các vết nứt dọc địa phương trong các tháp thấp hơn của các tháp cầu, và đập địa phương và xói mòn mái nhà, dưới và các trang web của các phần chính. Vào tháng 10 năm 2012, đơn vị kiểm tra đã thực hiện một cuộc kiểm tra tải với một mức độ tải trọng của ô tô trên 20 và 120 trên hai cầu ở trên dây cáp. Kết quả cho thấy tỷ lệ của giá trị căng thẳng còn sót lại của tòa tháp chính với tổng sức căng ít hơn giá trị tiêu chuẩn 20%, và tháp chính nằm trong trạng thái làm việc đàn hồi. Chúng ta nên củng cố tháp chính.  thông qua tính toán cấu trúc và phân tích, các giá trị thường xuyên của các cạnh trên và thấp hơn của chùm chính đều nằm trong phạm vi của các giá trị căng thẳng được phép bởi mật mã, và giá trị căng thẳng kéo trên chùm tia chính cũng nằm trong phạm vi của các giá trị căng thẳng được phép bởi mã. Không có căng thẳng căng thẳng ở phía dưới cột trụ, và tất cả đều bị nén. Phần trên của cột trụ bị căng thẳng là 0.1 MP a ở gốc pylon, và căng thẳng căng thẳng bằng 0.8-4 MP xuất hiện tại vị trí tháp trên tháp bên trái. Căng thẳng nghiêm trọng. Căng thẳng nghiêm trọng nhất của dây cáp ở lại là 612.1M Pa. Thông qua sự phân tích của các kết quả tính toán của nhà nước hoạt động, trong giai đoạn hoạt động, dưới sự kết hợp tải không thuận lợi nhất, các giá trị áp lực bình thường của các cạnh trên và thấp hơn của chùm chính nằm trong phạm vi giá trị stress của mã, và giá trị căng thẳng kéo trên trục chính cũng được phép bởi mã trong phạm vi của các giá trị áp lực. Phần dưới của cột trụ có độ căng thẳng là 0.14 MP ở giao lộ của các cột trụ và xà. Các vị trí khác đang bị nén lại. Phần trên của cột trụ bị căng thẳng là 0.3 MP a ở gốc cột trụ. Một áp lực căng thẳng lên 0.87M Pa xuất hiện tại vị trí tháp trên tòa tháp. Căng thẳng nghiêm trọng nhất trên dây cáp ở lại là 664.2 M Pa. Căn bệnh cột của cây cầu có dây cáp được hiển thị ở góc 1.

Theo kết quả kiểm tra trên, nó được xác định rằng Tấm vải cacbon có sẵn Công nghệ củng cố được dùng để củng cố cột tháp. Các sợi cacbon trước căng đã có sức mạnh đáng kể trước đó, để sử dụng hiệu suất cao, ngăn chặn các vết nứt cấu trúc, và cải thiện độ bền của thành phần. Kế hoạch củng cố là: lớp sợi cacbon căng căng ra bên ngoài bề mặt dây cáp của các cột trên và thấp hơn, độ dày của sợi cacbon là 1.4 mm, và chiều rộng là 100 mm.

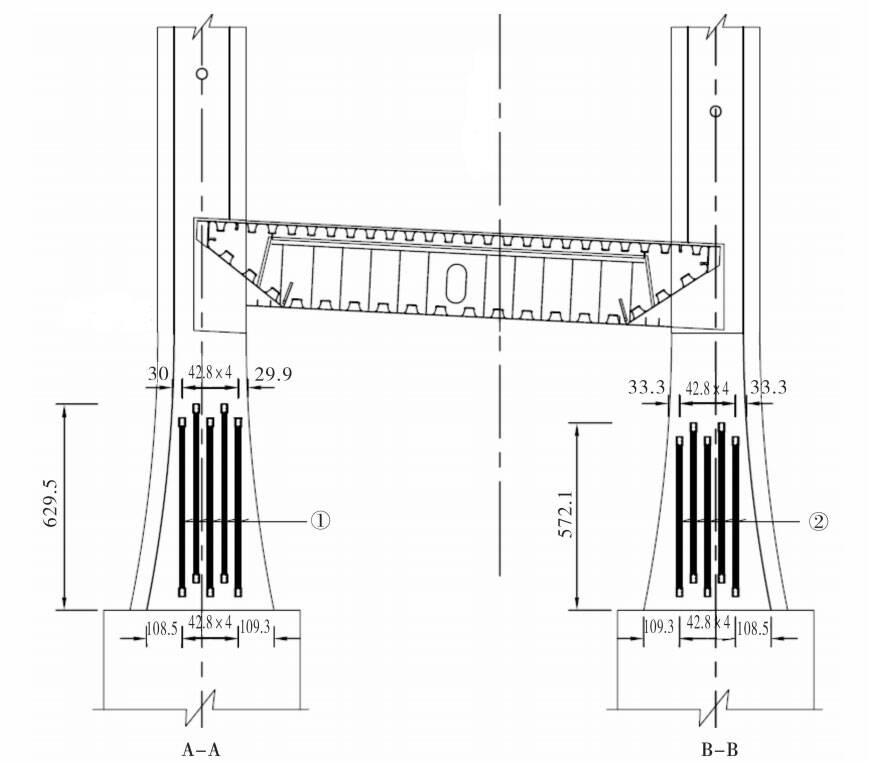

Trên cột của cầu cáp, có ba tấm sợi cacbon có độ dài 3405 cm trên tháp bên trái và bên phải. Phía trên của tấm vải cacbon là 64cm từ phía dưới đỉnh của đỉnh tháp thép, và tấm vải cacbon ở phía bên trái là 76cm từ phía bên trái của cột tháp. Các tấm vải cacbon thứ hai và thứ ba được sắp xếp ở 38 cm và 91 cm bên phải. Một áp lực đầu tiên của 360 MPa được áp dụng cho lớp sợi cacbon, và hai đầu sợi cacbon được neo bằng những cái neo. Dưới cột tháp của cột trụ, có 5 tấm sợi cacbon với chiều dài là 650.6cm (trái) và 581.5cm (phải) ở hai tháp bên trái và phải bên ngoài bề mặt dây cáp. Khoảng cách giữa các tấm carbon là 42.8cm, được sắp xếp theo cách khác nhau.(Xem con số 2). Khoảng cách theo chiều dọc là 50cm, một áp lực ban đầu của 720 MPa được áp dụng cho lớp sợi cacbon, và hai đầu sợi cacbon được neo với những neo phụ.

Chuẩn bị xây dựng

Công việc sửa soạn trước khi được tăng cường như sau:

1) Dùng máy dò thanh thép hoặc gỡ bỏ lớp bảo vệ bê tông để làm rõ vị trí của lưới thép nguyên thủy, để xác định vị trí cài đặt của cái neo;

2) Đánh dấu vị trí trung tâm của dây neo;

3) Theo chiều dài của khu vực miễn phí sợi cacbon, kết hợp với sự căng thẳng của các sợi cacbon

Chiều dài kéo dài xác định vị trí của khe;

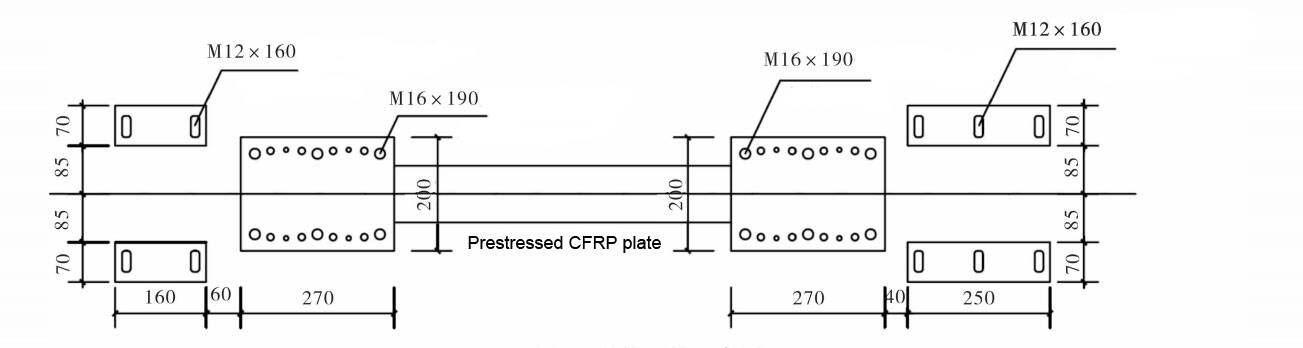

4) Cắt và đục các rãnh để đặt neo sợi cacbon và các thiết bị căng. Sơ đồ sơ đồ được hiển thị ở số 3. Kích cỡ khe cắm cố định là 100mm X 150mm X25mm, kích thước đầu căng là 100mm X 150mm, các tấm carbon và khe kích cỡ là 120mm X15mm, và chiều dài được xác định bởi độ dài của đĩa carbon.

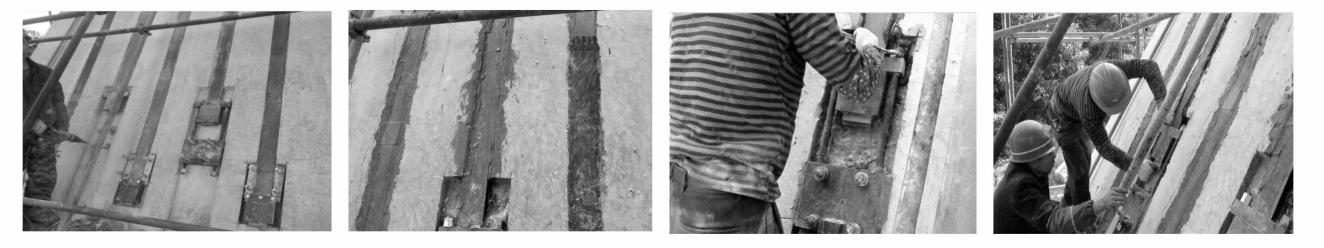

5) Xác định vị trí của các lỗ nơi cần lắp đặt bu lông neo hóa học, khoan và cài đặt các chốt cài đặt loại bu lông hóa học theo hướng dẫn cho bu lông neo hóa học. Đồng thời, lau chùi bề mặt cơ bản nơi cần dán lớp sợi cacbon, và bôi keo San lấp mặt bằng, như được thấy ở ô số 4.

Công nghệ xây dựng

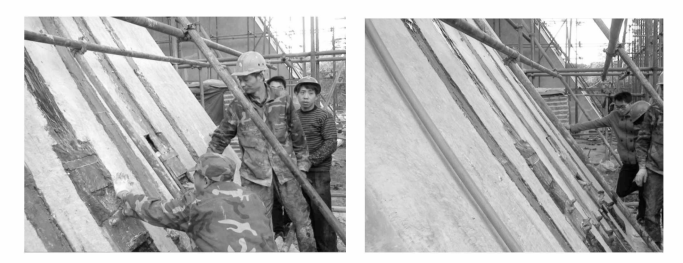

Dòng chảy chính của các sợi cacbon dán được hiển thị trong Hình số 5, bao gồm:

1) Cài đặt đầu cố định và dây căng kết thúc neo, và gắn với bu lông của neo hóa học;

2) Trong đường rãnh của bề mặt nền bê tông bằng sợi cacbon, trước tiên hãy dùng keo đặc biệt để làm miếng sợi cacbon, và độ dày của chất thải là độ dày của đường rãnh;

3) Hãy gắn kết sợi cacbon lên đĩa sợi cacbon, nơi mà kết thúc của đầu nhất định 28 cm và 22 cm cuối cùng của sự căng thẳng không được áp dụng.

Các bước chính của sự căng thẳng của sợi cacbon là:

1) Sau khi neo hóa học hoàn toàn được củng cố, cài đặt neo sợi cacbon và thiết bị căng theo biểu đồ căng;

2) Sau khi đảm bảo rằng tất cả các bộ phận được cài đặt đúng cách, ban đầu kéo dài đến 8~10 k N và đánh dấu vị trí neo của sự căng thẳng;

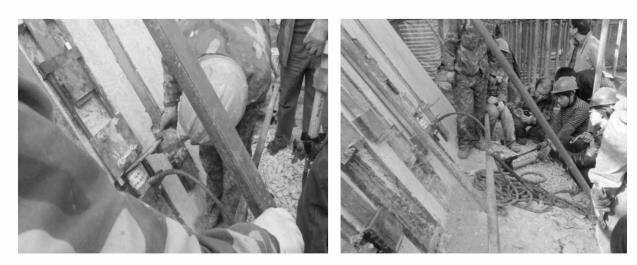

3) Căng thẳng theo từng giai đoạn với sự căng thẳng ban đầu, và ghi lại sự kéo dài trong mỗi mức độ căng thẳng của dự án. Nếu thấy trường hợp bất thường, sự căng thẳng nên được ngăn chặn và cần kiểm tra lý do.Con dao dùng để xây dựng trước khi cần được điều chỉnh lại, và cần phải thắt chặt dây thần kinh vào thời gian trước khi mỗi con quay trở lại. Những người không hoạt động nên tránh xa công trường trong quá trình xây dựng căng thẳng, và những người điều hành nên được bảo vệ cần thiết. Công trình xây dựng các sợi cacbon căng thẳng được thể hiện qua số 6.

4) Sau khi căng thẳng hoàn tất, loại bỏ cái máy căng và loại bỏ chất dính dư trên tấm vải cacbon và bề mặt bê tông;

5) Đóng neo và thực hiện phương pháp bảo vệ cần thiết trên bề mặt sợi cacbon neo, xem Hình 7.

Kết luận

Cầu nối dây A và B của Xiaonan Inter change trên đường cao tốc Hanshi là một cây cầu có dây, không có cáp. Nó có đặc tính của một tòa tháp đơn, nghiêng về phía sau của tháp cầu, không có dây cáp lưng và chùm tia sáng. Lực lượng địa phương của cột tháp được củng cố rất phức tạp, và các vết nứt địa phương xuất hiện, ảnh hưởng đến sự an toàn của cấu trúc cầu. Kế hoạch củng cố này áp dụng công nghệ sợi cacbon trước thời kỳ căng thẳng, và tấm sợi cacbon căng thẳng được đặt ở phía ngoài của bề mặt dây cáp của cột tháp trên và thấp hơn.Qua sự căng thẳng của tấm vải cacbon và sự gắn kết tốt giữa bê tông và sợi cacbon, lực lượng địa phương của cột cầu được cải thiện tốt, và hiệu ứng củng cố là tốt, có giá trị của sự phổ biến hóa và ứng dụng.
