1 Dự án toàn cảnh

Không.3 cây cầu S201 dòng K11+8225 Paihonggou được bảo trì bởi đường cao tốc Chungchuan tọa lạc ở quận Lan Châu New District, Gansu. Đây là một phần quan trọng của đường cao tốc S201 tỉnh. Cây cầu này là một cây cầu rỗng 1-10m, được hoàn thành vào năm 2003. Trong những năm gần đây, vì cần nhiều vật liệu xây cất để xây dựng khu vực mới ở Lan Châu, nên tất cả đều phải đến khu vực đó qua đường S201 của đường Yinglan. Xe cộ nặng và quá tải rất nặng, làm cho các khớp nối của cầu rơi ra và lớp vỏ 8D bị hư hỏng. Những vết nứt cực nhỏ xuất hiện ở dưới cùng của 1-6#, 1-7#, và 1-8# bản kẽm với chiều rộng bằng 0.1-0.2mm và nước nghiêm trọng để xem giữa chúng. Tình trạng kỹ thuật của cây cầu được đánh giá như một cây cầu hạng ba, với những nguy cơ an toàn nghiêm trọng, và chỉ bảo trì thôi cũng không thể giải quyết được vấn đề một cách cơ bản. Sau khi thiết kế công ty khảo sát và Thiết kế Xa lộ.Ltd. Cuối cùng, công trình xây dựng và xây dựng đã được xác định.

2 Giới thiệu Sợi carbon có sẵn và tăng cường công nghệ

Tính đàn hồi của chất sợi cacbon tương tự với độ bền của thép, nhưng độ bền của độ bền gấp 10 lần so với thép thông thường. Độ căng khi thanh thép sinh ra chỉ bằng 0. 15%, trong khi căng căng thẳng là 1.7% cần để tăng cường độ bền của chất sợi cacbon. Sau khi sợi cacbon đã được làm căng, hiện tượng bốc hơi căng thẳng của lớp sợi cacbon được tránh. Sức mạnh của sợi cacbon được sử dụng hiệu quả, khả năng sinh sản được cải thiện, độ cứng của bộ phận cong được cải thiện, độ lệch của bộ phận ban đầu được giảm, và sự biến dạng và sự lan truyền của bộ phận bị nén. Nó giải quyết được sự mâu thuẫn giữa tỷ lệ cao của sợi cacbon và mô-đun co giãn, có lợi ích kinh tế rất tốt và xã hội, và có những đặc tính của yếu tố an toàn cao, chỉ số kỹ thuật đáng tin cậy, kinh tế, và hiệu suất chi phí cao.

So sánh với những phương pháp củng cố khác, phương pháp gia cố sợi cacbon trước đó có lợi thế của sức mạnh và hiệu quả cao, trọng lượng nhẹ, nhu cầu không gian nhỏ, sức chịu đựng tốt, sự co giật, công trình xây dựng đơn giản, không có tác động gì đến giao thông, và không cần phải bảo trì thường xuyên.

3 Một thí dụ về sợi cacbon căng thẳng đã được kiểm soát trong số 33 cây cầu K111+825 Paihongou của đường S201

3.1 So sánh và chọn kế hoạch bảo trì củng cố

Thông qua sự so sánh toàn diện và sự lựa chọn của lực lượng cấu trúc, kinh tế học, vân vân. Cuối cùng, các biện pháp bảo trì chính được xác định như sau:

(1) Các bản lề đầy nhựa thơm;

(2) Tăng cường các phiến đá rỗng với sợi cacbon ép;

(3) Sửa chữa việc xả bê tông và vết nứt của cây cầu;

3.2 Nguyên liệu chính

1) Sợi carbon: sử dụng các sản phẩm chống mềm với bề mặt thô

2) Thép thường

3) Cụm ly: Sức mạnh của bê tông được dùng để củng cố nên cao hơn một cấp so với cấu trúc ban đầu và bê tông thành phần.

4) Chất keo dính: Khả năng thả neo, kết nối thép và keo sửa chữa cấu trúc bị nứt nên đáp ứng các đòi hỏi.

4 Tiến trình xây dựng

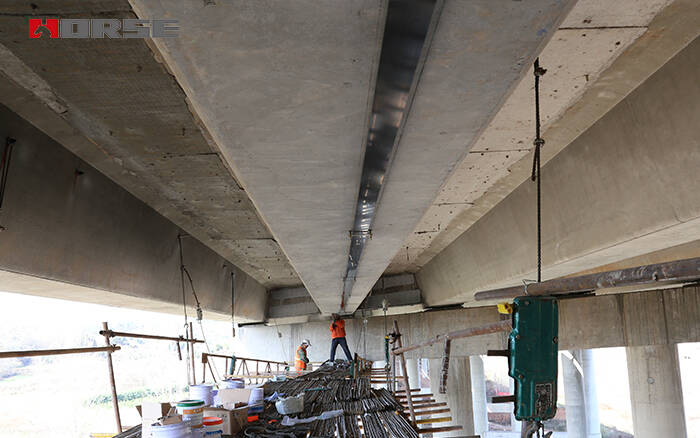

4.1 Những bước xây dựng sợi cacbon căng thẳng

4.1.1 lỗ khoan và lắp đặt các khối neo

Cài đặt các sợi cacbon nửa căng và các khối neo cố định theo các bản vẽ thiết kế để khoan lỗ và cấy ghép hỗ trợ bu lông neo mạnh mẽ. Sự tiếp xúc giữa tấm thép làm bằng đồng neo và xà bê tông được đánh bóng, làm sạch, và các phương pháp điều trị bề mặt khác được áp dụng, sau đó dán keo bằng thép, khối neo được dán ở dưới cùng của chùm cây, và khối neo được gắn với một quả hạch.

4.1.2 Cách điều trị bề mặt đặc biệt

Sau khi lắp đặt khối neo, bề mặt bê tông ở những vị trí cứng cáp này được sửa chữa, san bằng và làm sạch.

4.1.3 Gỡ tải và kẹp sợi cacbon nảy mầm trên trang web

Theo vị trí của khối neo, chiều dài của sợi cacbon được nhân đôi hơn. Sợi carbon được cắt theo chiều dài trống, và lớp màng bảo vệ ở độ dài kẹp ở cả hai đầu sợi cacbon được loại bỏ. Chất keo đặc biệt dính đặc biệt được chuẩn bị và áp dụng vào độ dài kẹp sợi cacbon. Đặt bề mặt bên trong vào mũi neo răng sóng và nhanh chóng thắt chặt các tấm trên và thấp hơn răng hàm của neo răng sóng. Loại bỏ các cảnh quay bảo vệ trên bề mặt sợi cacbon được tiết ra và áp dụng keo. Cùng lúc đó, chất dính cacbon được áp dụng cho bề mặt bê tông ở đáy của chùm.

4.1.4 neo neo và khu vực bảo vệ

Sau khi neo được lắp đặt, vật liệu bảo vệ dựa trên khí oxy được sử dụng để bôi và niêm phong độ thấm của lớp chống thối, và sợi dây được treo trong khu vực neo, và cái neo được phun hoặc phủ lớp chống thấm chống thấm cao như lớp bảo vệ.

4.2 Sửa chữa bê- tông bị gỉ sét

Đối với bề mặt liên kết của các thành phần bê tông, trước tiên sử dụng một bàn chải cứng nhúng trong axetone để loại bỏ dầu trên bề mặt, rửa bằng nước lạnh, và đánh bóng bề mặt dính, loại bỏ lớp bề mặt dày 2-3mm, hoàn toàn phơi bày bề mặt mới, thổi bay hết bột, nếu bề mặt không đều, sử dụng cối xay có sức mạnh để sửa chữa.

4.3 Mã hoá

Lần này áp lực sẽ được dùng để tăng cường các khớp xương. Quá trình lưu thông là: loại bỏ các hồ lỏng và kém hơn trong các khớp xương nối khớp khớp khớp làm sạch các khớp nối bằng ống thông gió để giữ cho chúng khô các mẫu thẳng đứng tạm thời, chôn vùi gazzles và ống dẫn thoát nước mở rộng và các dụng cụ mở đường điều trị trên bề mặt bằng đường ống dẫn nước.

4.4 Phương pháp đóng ấn bị gãy

Những vết nứt với chiều rộng nhỏ hơn 0.15mm được niêm phong với lớp phủ nhựa lipoxy, và những vết nứt với chiều rộng lớn hơn 0.15mm đã được niêm phong với hàng loạt. Đóng các vết nứt bằng nước xà phòng để kiểm tra rò rỉ, và làm sạch bề mặt của keo một ngày sau khi tiêm keo.

4.5Name

Những thanh thép kéo dài lại, đặt những lỗ thoát nước ở những lỗ thoát nước đã sẵn sàng, và làm lại sàn bê tông bê tông chống thấm nước C40. Những thanh thép có lỗ lõm dài khoảng 116 độ ngang và 12 chiều dài, bê tông thép được dùng cho lớp lót đỏ, và bê tông nhựa đường nhựa được dùng cho lớp bề mặt.

5 Kết luận nhận xét

Công nghệ thiết kế và xây dựng của các sợi cacbon được chế biến trước đây đã được đề xuất trong tờ báo này có khả năng sử dụng tốt và thích hợp hơn cho các hoạt động thiết kế thiết thực hơn là các phương pháp thường dùng trong quá khứ. Nó có thể cải thiện hình thức thất bại của chùm tia, tăng tải sản lượng và tải tải trọng năng lượng dẫn nước, giảm độ lệch của chùm tia, và cải thiện hiệu suất biến dạng và dạng nứt của chùm tia. Sức mạnh của sợi cacbon cũng được sử dụng một cách đầy đủ, và nó thích hợp để củng cố và bảo trì những cây cầu bị bệnh. Thực hành kỹ thuật cho thấy hiệu ứng củng cố của phương pháp này là tốt, và thời gian xây dựng chỉ 45 ngày, thuận lợi và nhanh. Sau khi tăng cường, khả năng chịu được trọng lượng của chùm tia được cải thiện đáng kể, tác động của việc phục hồi thông tin và kết thúc vết nứt rõ ràng, độ chính xác của công trình là cao, và nó có hiệu quả tuyệt vời về cấu trúc.
