Sợi carbon được kết nối bên ngoài(CFCP) hay thép tăng cườnglà sử dụng nhựa epoxy hoặc xây dựng keo kết dính để dán sợi cacbon hoặc tấm thép trên bề mặt của phần căng thẳng hoặc yếu đi của thành phần được củng cố, để nó và các thành phần được củng cố tạo thành một lực kết hợp không thể tách rời. Để tăng cường sức mạnh cấu trúc và cải thiện hiệu suất căng thẳng. Việc dán sợi cacbon và tấm thép là phương pháp gia cố bằng cách sử dụng thụ động trong việc củng cố cầu, và cả hai đều có thể cải thiện khả năng chịu đựng của chùm tia. Nó phù hợp với sự củng cố của xà và phiến đá nơi mà thành phần gốc là' sự gia cố chính hay chéo nhau là không đủ và thành phần nguyên thủy ' thép căng bị mòn trầm trọng hoặc bị hư hại.

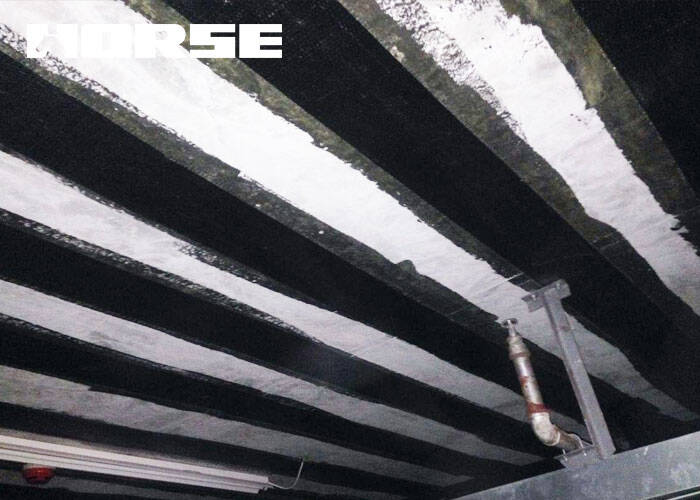

Sợi carbon ngoài cùng(CFCP) Cách củng cố

Các sợi cacbon được dán bên ngoài là để dán các chất sợi cacbon với một chất kết nối dọc theo độ căng hoặc vuông góc theo hướng nứt trên cấu trúc để được tăng cường. Một phương pháp tăng cường sử dụng độ bền của sợi cacbon cao để tăng độ bền hoặc khả năng chống kéo của cấu trúc. Có thể thích hợp cho việc bẻ cong và kéo cắt các thanh xà và tấm.

Độ nặng của sợi cacbon rất nhẹ, độ dày bằng 0.111-0.333mm, và quá trình dán không vượt quá 4 lớp, mà không ảnh hưởng gì nhiều đến trọng lượng của toàn bộ cấu trúc củng cố và giải phóng dưới cầu. Lớp sợi carbon được dán trên bề mặt bê tông, không chỉ đóng các vết nứt của bê tông ban đầu, mà còn hạn chế sự mở rộng của các vết nứt trong cấu trúc bê tông do tính mạnh mẽ và tính đa chiều cao, nhờ đó cải thiện tính cứng nhắc của các thành viên bê tông.

Phương pháp củng cố đĩa thép bên ngoài

Bên ngoài có dán miếng thép được gắn lại là dùng nhựa epoxy hoặc keo xây dựng để dính thép dọc theo vùng căng hoặc phần kéo làm cho thành viên của bê tông bị yếu đi. Một phương pháp củng cố dùng đĩa thép để bổ sung cho các thành viên ban đầu không được củng cố để làm tăng khả năng chịu đựng và độ cứng của cấu trúc. Nếu khả năng định hướng của phần thông thường của tia T là không đủ, một tấm thép có thể được dán ở dưới cùng của chùm tia sáng khi các vết nứt dưới đáy xảy ra. Khi khu vực căng thẳng chính của cấu trúc cầu không đủ, thì tấm thép có thể được dán theo đường chéo ở phía bên của thành viên bê tông và vuông góc theo hướng của vết nứt cắt. Cũng có thể gắn những tấm thép sọc dọc hoặc dùng những tấm hình chữ U và hình vòng L.

Độ dày của tấm thép cũ thường là 4-10 mm, về cơ bản không ảnh hưởng đến hình dạng của thành viên được tăng cường và giải phóng cầu, và sự gia tăng trọng lượng của cây cầu cũng nhỏ. Nó có thể được xây dựng mà không cần hay ít hơn ảnh hưởng đến giao thông. Quá trình xây dựng rất đơn giản và chất lượng xây dựng rất dễ kiểm soát. Làm dính đĩa thép ở dưới cùng của chùm tia có thể cải thiện tính cứng nhắc của cấu trúc, và nó rất hiệu quả để củng cố lại mục đích chính của nó là kiểm soát sự biến dạng của cấu trúc.

So sánh tác động của việc củng cố các thành viên dẻo dai với sợi cacbon(CFCP) hoặc đĩa thép

1)So sánh khả năng vận hành sau khi tăng cường

Trong độ dày thường được dùng, việc dính vải cacbon để làm vững thêm khả năng uốn cong không phải là điều lý tưởng. Sức chứa sau khi gắn 3 lớp vải sợi cacbon lên nhau không tốt bằng khả năng chịu lực sau 4mm được tăng cường. Việc dán hai lớp vải sợi cacbon có một sự gia tăng nhỏ về khả năng mang. Việc dán ba lớp vải sợi cacbon là hợp lý hơn, và khả năng mang được tăng lên 6.5%, và thêm một lớp vải cacbon làm tăng khả năng dẫn nước lên 5. 1%. Với 4mm thép gắn vào, khả năng mang được tăng lên 7.9%, và mỗi lớp thép có thể tăng khả năng dẫn tới 3.70%.So với sự gia tăng về khả năng dẫn đến việc thêm một lớp keo, khả năng chịu đựng sợi cacbon cao hơn so với lớp thép, và sự gia tăng của sợi cacbon có ảnh hưởng lớn hơn đến khả năng vận dụng.

2)So sánh sự căng thẳng hoàn toàn về vật liệu

Xét rằng gánh trước khi được tăng cường, các thành viên đầu tiên phải chịu trách nhiệm về việc lấy lại sức lực từ các phần kết hợp của thành viên đầu tiên và chất dán, vật liệu này có đặc điểm được nhấn mạnh theo từng giai đoạn.

Với sự gia tăng của số lớp vải cacbon kết dính và độ dày của tấm thép, sự căng thẳng nén của bê tông, sự căng thẳng của thanh thép căng thẳng và sự căng thẳng của các vật liệu kết nối dần dần giảm đi, và không vật nào vượt quá giá trị thiết kế mạnh mẽ. Sau khi tăng cường, tất cả vật liệu có thể hoạt động an toàn.  diện tích nơi vải cacbon hoặc tấm thép được dán lại. Các sợi carbon hoặc tấm thép và bê tông làm việc với nhau để tăng thời điểm quán tính của vùng nứt và thời điểm cong của sự quán tính của khu vực. Cũng dưới gánh nặng đó, sự căng thẳng của mỗi tài liệu được giảm bớt.  tùy thuộc vào chiều rộng nhỏ của xương sườn của trục T và diện tích giới hạn của vải sợi cacbon, vải cacbon có ảnh hưởng nhỏ đến giây phút tĩnh mạch của phần chùm. Sau khi tăng cường, áp lực nén của bê tông và căng thẳng căng thẳng của thanh thép cả hai đều lớn hơn sự tăng cường của đĩa thép, và sự căng thẳng của vải sợi cacbon nhỏ hơn rất nhiều so với giá trị thiết kế của độ bền, và hiệu ứng cao của vải sợi cacbon không tác động. Sự gia tăng trong vùng vải cacbon làm giảm bớt sự căng thẳng của mỗi vật liệu trong một mức độ nhỏ, và ảnh hưởng tăng cường của sợi cacbon không tốt bằng tấm thép. Tăng hoặc giảm diện tích của tấm thép, sự khác biệt giữa căng thẳng nén bê tông và căng thẳng căng thẳng của thanh thép sẽ giảm. Tuy nhiên, nhờ sức mạnh của thành phần ban đầu là' các thanh thép bền, sự căng thẳng của các vật liệu mới và cũ, và sự giới hạn của sức mạnh bề mặt của sợi dây liên kết giữa chất kết dính và bê tông, hiệu ứng củng cố sẽ không thay đổi nhiều.

3)So sánh tính cứng rắn

Nói chung, diện tích vải cacbon rất nhỏ, và diện tích 2mm thép lớn hơn nhiều so với vải cacbon. Khu vực tương đương với đĩa thép một lưỡi như thép tăng cường cũng lớn hơn nhiều so với sợi cacbon một lưỡi như thép được tăng cường.Do đó, độ cứng của chùm với một lớp đĩa thép lớn hơn một lớp vải cacbon. Bộ nguyên mẫu sợi có một mức độ nhất định thâm nhập vào bê tông, và có sự kết nối tốt với bê tông. Sợi carbon điều khiển sự phát triển của những cây xà tốt hơn những tấm thép. Sợi carbon tăng cường thích hợp để tăng cường khả năng kháng cự của xà.

Tóm tắt

1) Những chùm bê tông được tăng cường nhờ dán sợi cacbon (CFRP). Sau khi thanh thép sinh sản, sợi cacbon trong vùng căng có thể không đạt đến độ căng cuối cùng và thất bại. Khi những thanh bê tông được gia cố bằng tấm thép bị hư hại, thép căng (một miếng nhỏ) sản lượng và bê tông trong khu vực nén đạt đến dòng chảy nén cực kỳ cao. Có hai dạng của sự thất bại của tia, và công thức tính toán tương ứng nên được áp dụng cho các chế độ thất bại khác nhau.

2) Trong phạm vi thông thường, ảnh hưởng của việc dán 2 đến 3 lớp kim loại (4-6 mm) trên khả năng dẫn và độ cứng của các chùm này tốt hơn so với việc dán 2-3 lớp vải sợi cacbon. Việc dán vải sợi cacbon lên không tác động lên sợi cacbon tác động mạnh mẽ của vải, sự tăng cường sợi cacbon không làm tăng sự căng thẳng của bê tông trong vùng nén và thanh thép trong vùng căng.

3) Việc gia cố sợi carbon (CFCP) không thích hợp để tăng cường lực lượng nhằm cải thiện khả năng dẻo của xà. Để cải thiện khả năng kháng cự của các thành phần và hạn chế sự phát triển của các vết nứt, vải cacbon có thể được dùng để tăng cường. Để tăng khả năng định hướng và độ cứng tổng thể của chùm tia, chúng ta nên dùng chất gia cố bằng thép.
