Xem toàn cảnh dự án

Ga Ertan Hydropower nằm ở dòng sông chính của sông Yazhai ở thành phố Panzhihuhua, tỉnh Sichuan. Đó là một trung tâm bảo tồn nước quy mô lớn với tổng dung tích là 3.300MW. Các trung tâm điện được xây dựng bởi những vụ nổ, những tòa nhà xả nước, những tòa nhà năng lượng, nhà máy năng lượng ngầm, những tòa nhà nước bị đánh lạc hướng và sau đuôi, và 500kV được bao bọc đầy đủ bằng khí ga tổng hợp lại (Xây nhà GIS).

Tòa nhà GIS là một tòa nhà được đúc ở vị trí bằng bê tông, và nền móng nằm trên một nền tảng đá tương đối hoàn chỉnh. Ánh sáng từ mái nhà trải dài cả tòa nhà mà không có cột hỗ trợ ở giữa, và 500km được sắp xếp trên mái nhà.

Hệ thống điện ngầm lấy nhà máy chính và phòng lắp đặt, phòng máy biến áp chính, và bể nước đẩy ở đuôi như là cơ thể chính, bao gồm đường hầm xe buýt, đường hầm dẫn nước, đường ống dẫn nước, đường hầm thoát nước, đường ống dẫn nước, ống dẫn cáp và đường thông thang máy trên đập. Một nhóm các hang động ngầm chồng chéo nhau và gào thét được hình thành. Tòa nhà chính là 280.3m dài và có một vòng 25.Sm. Lớp máy phát điện và lớp tua bin nước của nhà máy chính được đúc ở vị trí củng cố cấu trúc khung bê tông của các tấm chắn bê tông. Những thanh xà được hỗ trợ bởi những tấm chắn gió vuông và những cột riêng biệt. Các xà được sắp xếp gọn gàng, và các đơn vị được tách ra bởi các khớp mở rộng.

Vấn đề cấu trúc

Hầu hết các xà mái của tòa nhà GIS đều có những vết nứt, đặc biệt là những trục mái 29 có những vết nứt và những vết cong lớn, gây trầy xước ở dưới cùng trục và cần trục. Hầu hết các vỏ sò và các đầu của những thanh xà chỉ đơn giản là hỗ trợ những thanh xà trên lớp vỏ máy phát điện và lớp tua bin của nhà máy dưới lòng đất có những vết nứt. Ngay khi phát hiện ra vấn đề, nó thu hút sự chú ý. Trọng tải cấu trúc, tăng cường giao cắt, giá trị độ lệch, vân vân. đã được tính toán ngay lập tức, và một phần của lớp thạch cao nứt được bóc và kiểm tra.

Có 10 vết nứt đối xứng về 0.3-0.6mm rộng trên cả hai bên bụng của trục 29 của tòa nhà GIS. Những vết nứt kéo dài từ đáy tấm bảng và biến mất ở khoảng cách 100-200m từ chùm tia, mà không cần đi qua phần dưới của chùm tia. Không có thông qua các vết nứt vượt quá 0.2mm được tìm thấy ở dưới cùng của chùm tia. Sau khi cắt bỏ lớp thạch cao trên bề mặt của chùm tia, người ta tìm thấy những vết nứt ở cả hai bên bụng của cây xà đã chạm đến lớp bê tông của thân cây. Người ta phỏng đoán trước rằng những vết nứt đối xứng ở cả hai bên của chùm tia có thể đã xuyên qua cơ thể chùm tia. Việc kiểm tra cũng cho thấy phần lớn các chùm khác có những vết nứt, lớp bảo vệ cực kỳ mỏng, và một số gân con bị lộ ra.Hai mặt của mạng lưới vành đai chùm được tách ra từ bên trong, và những vết nứt trong bụng chùm có thể do lớp nền bảo vệ bê tông không đủ và bảo trì không đúng cách hoặc tỉ lệ hỗn hợp bê tông không thích hợp trong quá trình xây dựng.

Những vết nứt chéo có ở nhiều độ khác nhau ở rìa bên ngoài của lớp vỏ trên của lớp vỏ máy phát điện và lớp tua bin của nhà máy điện ngầm và cạnh dưới của chùm tia đơn giản trên lớp vỏ ngoài. Một số vết nứt nghiêm trọng đã thâm nhập từ trên xuống phía dưới chỉ đơn giản là hỗ trợ cây xà ngang. Lớp thạch cao trên bề mặt bên (có chiều sâu 2cm) nơi mà tia đơn giản được kết hợp với nhau, và người ta tìm thấy rằng phần lớn các vỏ sò có vết nứt không được gắn với một đĩa thép, vốn không phù hợp với thiết kế ban đầu. Không có vết nứt hay vết nứt nhỏ nào được tìm thấy ở bất cứ vùng vỏ sò nào có những tấm thép. Nguyên nhân của các vết nứt rất có thể là do những tấm thép không được gắn trên bề mặt của vỏ và những chùm tia tương ứng. Khi nhiệt độ thay đổi và bê tông co lại và cây đang hoạt động rung động, ma sát giữa chùm ở phía dưới và vỏ não là tương đối lớn, làm cho chùm tia bị gãy và vỏ sò bị nứt.

Sợi carbon để sửa chữa cấu trúc- trạm điện.

Chọn vật liệu tăng cường

Để không ảnh hưởng đến hoạt động thông thường của nhà máy điện, đừng làm hư hại sự củng cố ban đầu của cấu trúc, phục hồi hình dạng ban đầu của cấu trúc, vượt qua sự co lại của bê tông, làm tăng sự chống lại của cấu trúc, và ngăn ngừa sự nứt nứt mới, các tấm vải cacbon được dùng cho các trục mái và các vết nứt vỏ sò. Để tăng cường cấu trúc, hãy chọn vải sợi cacbon HM-30, với trọng lượng 300m2 và độ dày 0.167mm; chất kết dính được làm từ nhựa sợi cacbon HM.

Xây dựng chùm tia lên mái nhà

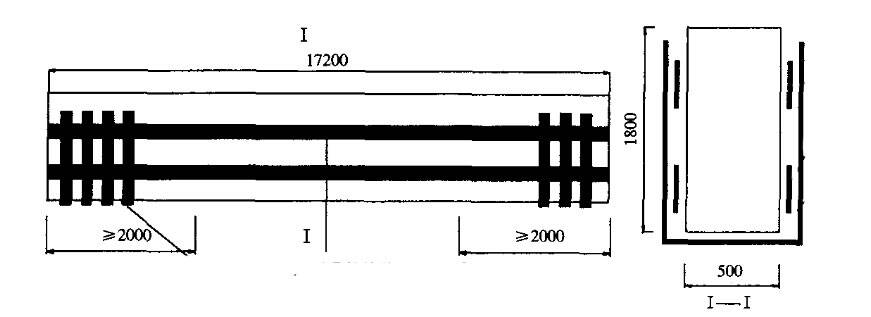

Trên cả hai mặt của trục thứ 29, 400 mm từ dưới cùng của trục và bề mặt của trục, một lớp sợi cacbon với chiều rộng 300 mm được dán dọc theo chiều dài của chùm để vượt qua sự căng thẳng do sự co rút bê tông gây ra. Sau khi vượt qua được sự co lại bê tông, để bù đắp sự mất mát của chùm tia' khả năng mang sau khi bị nứt và biến dạng, chùm và#39; khả năng chống kéo và dây cũng cần được tăng cường. Một lớp sợi cacbon với chiều rộng 500mm được dán trên toàn bộ chiều dài của chùm tia để tăng cường khả năng chống trục. Dán một lớp các bon hình chữ " sợi cacbon hình dạng với chiều rộng 300mm dọc theo chiều dài của các chùm với khoảng cách 200mm để tăng cường khả năng chống kéo của chùm, như được thấy ở Hình 1.

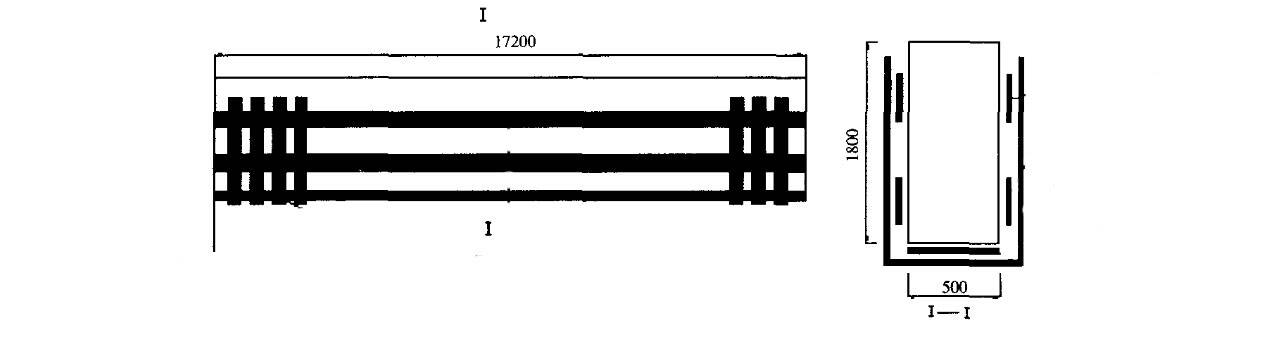

Đối với những trục mái nhà khác có vết nứt, vì các vết nứt hầu hết xuất hiện ở đầu của những thanh xà, một lớp rộng 150mm vàquot; U" gỗ sợi cacbon được dán ở cuối những đường viền, với khoảng cách 200mm và chiều dài không phải là ít hơn 2m ( Chiều dài cụ thể tùy thuộc vào các vết nứt. Để cải thiện khả năng chống tia kéo; đồng thời, để ngăn chặn các vết nứt trên mặt của chùm tia, một lớp sợi cacbon với chiều rộng 150mm được dán ở cả hai bên của chùm tia, 400 mim cách đáy của chùm và bề mặt chùm dọc theo chiều dài của chùm để vượt qua sự căng thẳng gây ra bởi bê tông được hiển thị ở hình 2.

Corbel và chùm tia đã củng cố nhà máy điện ngầm

(1) Dây Corbel được vá với ba lớp vòng thời gian: lớp thứ nhất và lớp thứ hai bằng 0.Cao 5m, và lớp 3 bằng 0.2m cao;

(2) Các đầu tia hỗ trợ được dán trong hai lớp dọc theo chiều dài của chùm tia, 0.Cao 5m và 1m.5 m dài;

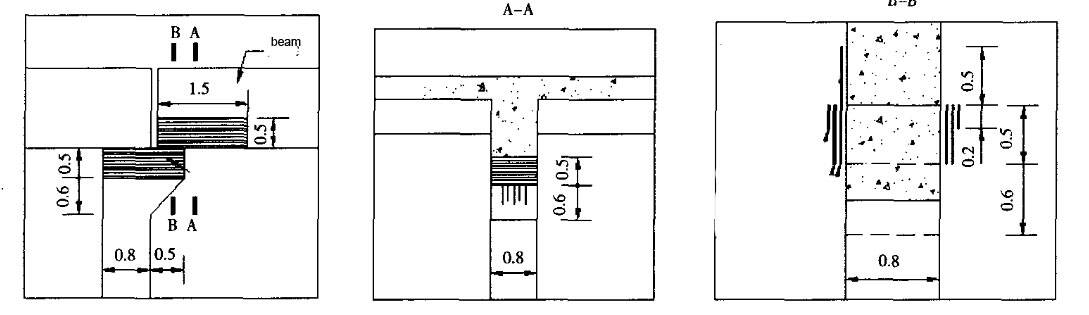

(3) Congbel hình vuông nhận nuôi ba lớp, 0.Cao 44m và 1m. Dài 5m. Như được thấy trong số 3 và 4.

Những trục mái của tòa nhà GIS và những vết nứt trong các vành đai của nhà máy điện ngầm đã được sửa chữa và sửa chữa bằng sợi cacbon, và độ cong, độ bền và sức kéo của các thành phần bê tông đã được cải thiện một cách hiệu quả. Nó vượt qua sự căng thẳng do sự co rút của bê tông và ngăn chặn thế hệ của những vết nứt mới. Dự án sửa chữa cấu trúc sợi carbon thuận lợi cho việc xây dựng và sửa chữa thời gian ngắn. Sau khi sửa chữa, cơ bản nó có thể đảm bảo sự xuất hiện của cấu trúc ban đầu. Sau khi dự án được hoàn tất và được thực hiện, thì đến nay người ta vẫn chưa thấy bất thường nào, và đã đạt được hiệu quả củng cố tốt.
