Trong việc xây cất kỹ thuật, vì có những vấn đề về chất lượng xây dựng hoặc thay đổi thiết kế sau khi hoàn tất công trình xây cất, nên công trình xây dựng thường cần được gia cố, sửa đổi và bảo trì. Trong số đó, công nghệ củng cố của Sợi carbon gia cố chất lỏng để củng cố cây xà bê tông có những lợi thế độc đáo. Thí dụ, nó có hiệu quả củng cố tốt, kháng cự mạnh, xây dựng và tiết kiệm không gian. Bài này sẽ kết hợp một thí dụ kỹ thuật của khách sạn với một cấu trúc khung hình để thảo luận về ảnh hưởng của việc làm vững mạnh sợi sợi cacbon được tăng cường trên xà bê tông.

Xem toàn cảnh dự án

Tòa nhà ban đầu được thiết kế như một cấu trúc nền bê tông được đúc ở tám tầng, và độ bền bê tông là C25. Kích thước cắt chéo của cột khung là 400mmx650mm, 350mmx500mm. Kích thước của xà từ một đến ba tầng là 250x550mm và 400x650mm, kích thước của sáu đến tám tầng là 250x400mm và 400x 40mm, và kích thước của tia thứ hai là 250x400mm. Sau khi kiểm tra và đánh giá bởi công ty kiểm tra liên quan, khả năng của sáu cột khung trong trục B-E và 14-15 dải từ tầng một đến tầng ba là không đủ, và các trục khung không đủ, và các trục khung không đủ. Phần còn lại của các thành phần cụ thể của tòa nhà đáp ứng các yêu cầu để sử dụng sau khi biến đổi.

Thiết kế tăng lực

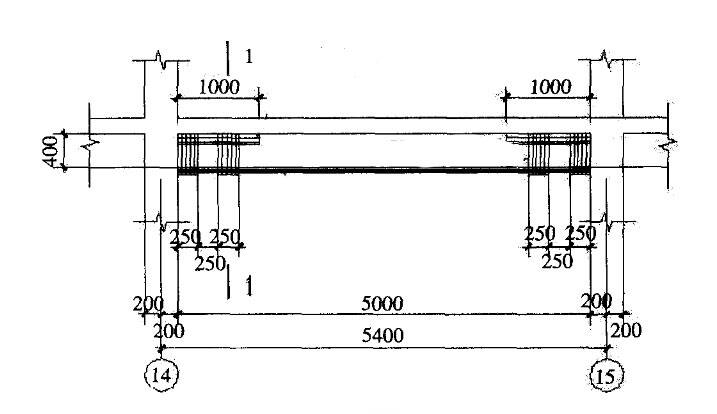

Các sợi carbon bây giờ được sử dụng để củng cố các xà (thường là các trục khung trong phạm vi của trục B-C và 14-15 trục thứ hai đến tám lớp).Hai lớp sợi cacbon với chiều rộng 250mm và độ dày bằng 0.111mm được dán ở đáy của chùm tia, và sáu vòng hình chữ U với chiều rộng 100mm được dán ở cả hai đầu của chùm tia. Khoảng cách rõ ràng là 50mm như được thấy trong Hình số 1.

Công nghệ xây dựng

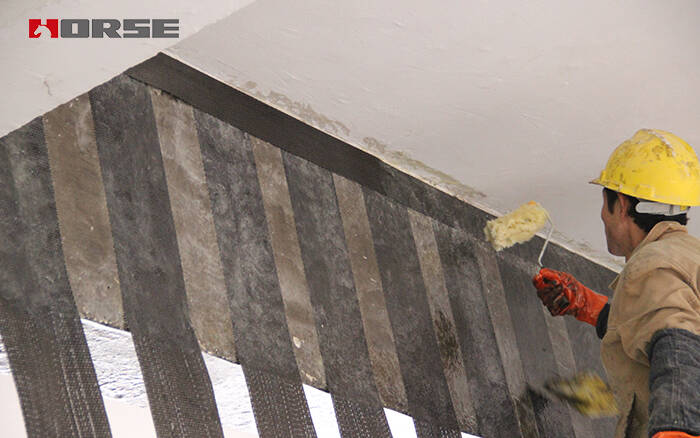

Từ khi tòa nhà được xây dựng vào giữa những năm 70, một số thành phần đã bị nứt và hư hại. Để điều trị giao diện dính, trước tiên cần phải loại bỏ bê tông đã bị hỏng và làm hỏng bề mặt của thành phần, và sửa chữa lớp bê tông bị phơi bày bằng vật liệu. Sau đó, một số vết nứt được niêm phong để loại bỏ dầu, dầu vệ sinh và các chất lỏng khác cho đến khi bề mặt mới của cấu trúc bê tông hoàn toàn bị phơi bày. Góc dính một phần của thành phần nên được đánh bóng thành hình vòng cung với bán kính ít nhất 20mm. Trong việc xây dựng, cần phải chuẩn bị loại nhựa thụ thai theo quy định của nhà sản xuất. Chất nhựa ở dưới cùng thậm chí còn bôi lên bề mặt bê tông. Khi người ta dán vải cacbon, vải sợi cacbon được nén nhẹ ở vị trí để được dán bằng tay. Một con quay đặc biệt được dùng để lăn đi dọc theo sợi sợi tơ để ép các bong bóng ra, để nhựa đã được thụ thai có thể xuyên qua lớp vải cacbon. Rồi rắc cát thô lên bề mặt sợi cacbon để cát thô có thể dán hiệu quả lên vải ngoài. Chúng ta nên lưu ý rằng chiều dài của sợi cacbon dọc theo chiều dài không dưới 100mm. Khi sử dụng vải sợi cacbon đa lớp để tăng cường, vị trí chồng lên nhau của từng lớp vải sợi cacbon nên được so le. Khoảng cách đáng kinh ngạc không nhỏ hơn 250mm và không nhỏ hơn 1.5 lần chiều dài chồng chéo U. Khi gắn lớp vải cacbon đầu tiên vào đáy của chùm, chia thành hai mảnh, nhờ đó có thể làm tăng khả năng mang. Sợi carbon ở cả hai đầu của chùm tia cần được gắn vòng hình chữ U để ngăn chặn các tổn thương bóc vỏ.

Trong kết luận

Việc củng cố các xà bê tông bằng sợi cacbon gia cố kỹ thuật gia cố chất lỏng có thể cải thiện khả năng chịu đựng của công trình xây dựng, và hiệu ứng củng cố là điều đáng kể. Đồng thời, phương pháp này cũng đơn giản để xây dựng, không chiếm lấy không gian, và có nhiều triển vọng ứng dụng khác nhau. Trong dự án này, những thanh xà được gia cố đã vượt qua sự đánh giá và đã đáp ứng được những đòi hỏi về khả năng vận hành.
