Thông tin về dự án

Tòa nhà chính của Công ty Hóa chất Baiyun Fiber được hoàn tất và được sử dụng vào tháng 11 năm 1995. Đây là một căn nhà 7 tầng và một tòa nhà bằng gạch với sàn nhà và mái nhà. Lớp xi măng có độ bền được thiết kế là C25, và nền móng là nền tảng bê tông của bè. Vào buổi chiều ngày 28 tháng 11 năm 2008, một đám cháy đã bùng lên trong tòa nhà này. Ngọn lửa nằm giữa trục 6 và 7 của 8. Tầng 100m, gây ra 8 giờ.00m, 11.6 giờ sáng và cột ba tầng bị bắn và hư hại. Từ khi các chất liệu thô được đốt cháy và chất lỏng, chúng chảy xuống tầng hai thông qua các lỗ trên sàn nhà, gây thiệt hại cho bề mặt cột 2 tầng, hai tầng và ba tầng sàn.

Phần sàn nhà bị hư hại chủ yếu được thể hiện bởi độ lỏng của bề mặt hai mảnh đá, làm giảm độ dày thực tế của đá.3. Những tấm ván bốn máy bay bị cháy và hư hại, với những vết nứt nghiêm trọng, những mảnh bê tông bị mất tích, độ sâu của các bon bê tông bị đốt cháy nhiều hơn 6.0 mm, và giá trị cụ thể thấp nhất là 15.6-17.0 MPa. Cột khung bị hư hại là cột 2 tầng bị cháy quá nhiều và bị hư hại, và cơ thể cột bị vỡ nặng. Cột ba tầng bị hư hại nghiêm trọng, cơ thể bê tông bị vỡ dày đặc, và bê tông ở địa phương bị lỏng. Độ sâu carbon hóa của bê tông cột cao hơn 6.0 mm, và giá trị ước tính của sức mạnh bê tông là 13.3 đến 14.5 MPa. Khi tòa nhà có liên quan chặt chẽ với công ty ' hoạt động sản xuất, tòa nhà được quyết định sử dụng những phương pháp có thể làm vững chắc cấu trúc càng sớm càng tốt.

Phương pháp củng cố

Mục đích của việc bảo trì và củng cố là để đảm bảo và cải thiện tính đáng tin cậy của công trình này, làm cho nó đạt đến trình độ đáng tin cậy theo các tiêu chuẩn quốc gia hiện nay, và đáp ứng các đòi hỏi của việc xây dựng' các chức năng được sử dụng. Phương pháp bảo trì và củng cố nên được chọn qua việc phân tích toàn diện các điều kiện cụ thể, và việc bảo trì và củng cố tòa nhà nên là càng nhiều càng tốt để đạt được lợi ích toàn diện.

Các thành phần bị cháy này chủ yếu được kết nối bên ngoài với nhau, và cùng lúc đó, phương pháp dán u một chiều sợi cacbon được sử dụng để tăng cường khả năng điều trị (đứng yên viết nguyên liệu mới: sợi cacbon tăng cường). Các bộ phận và loại thành phần khác nhau được gia cố và điều trị.

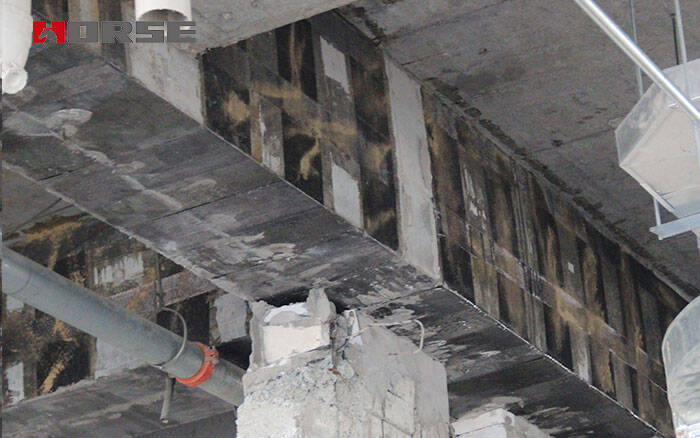

Phương pháp tăng cường sợi cacbon một chiều được kết nối bên ngoài

1 Sợi sợi gai củng cố

8 giờ.0 m sàn xà của dự án này, tất cả các xà phụ cần được tăng cường, và trục B/A và cột trục B/c được tăng cường với phương pháp sợi cacbon u một chiều. Phương pháp này có khả năng kháng cự cao với sự ăn mòn hóa học và bảo vệ cấu trúc được củng cố, và có thể cải thiện tính bền vững của cấu trúc. Thứ hai, vì chất sợi cacbon có độ mạnh cao một chiều, lượng chất tăng cường bên ngoài rất nhỏ, độ dày thì nhỏ, trọng lượng thì ít, và hình dạng và kích thước của cấu trúc ban đầu hầu như không thay đổi. Ngoài ra, thời gian xây cất còn ngắn và công việc này rất đơn giản. Sợi carbon này tiếp nhận lớp sợi cacbon mạnh hơn với một đặc điểm là 200 g/m. Độ dày tính toán là 0.111 mm, giá trị tiêu chuẩn của độ bền là thể tích 3 500 MPa, mô-đun của độ đàn hồi là căng 2.3×10 MPa, và thời gian kéo dài là 1.5

2 Sợi carbon tăng cường method

11 giờ.Hai mươi mốt tia thứ hai được dán lại với một lớp carbon rộng 200 mm ở dưới cùng của chùm tia, và bốn lớp keo hình U với chiều rộng 100 mm và khoảng cách 250 mm được dán ở hai đầu của trục, và một lớp sợi cacbon rộng 100 mm được bao phủ. Tám.00m ánh sáng được dán hai lớp carbon rộng 200 mm ở dưới cùng của chùm tia, và bốn trăm mm rộng hơn U-m được dán ở mỗi đầu của các chùm, và 100 mm rộng sợi cacbon lớp bọc quá. Dưới cùng của chùm tia chính của 8.Bức tranh 100m được dán với hai lớp sợi cacbon rộng 200mm.Tia sáng được dán gần trục B với 3 100 mm chiều rộng U. Dán bốn dán hình chữ U với chiều rộng 100 mm gần trục A và trục C, và được bao phủ bởi một lớp cacbon rộng 100 mm.

Các cột khung của B/A và B/C trục được tăng cường với một cơ thể cột dài và một lớp sợi cacbon một chiều.

3 Những điểm then chốt của việc xây dựng sợi cacbon

Loại bỏ rác, lỏng lẻo, tàng ong, ăn mòn và các loại bê tông khác trên bề mặt của các thành phần xà ngang và cột, và sửa chữa và san bằng nó. Bề mặt dính cần phải được đánh bóng cho đến khi bề mặt bê tông mới bị phơi bày.Lau sạch nó bằng thuốc nổ ma túy để làm nó sạch và sạch sẽ. Áp dụng chất keo đều trên bề mặt dính và bề mặt sợi cacbon, sau đó gắn nó, và dùng một con lăn để cuộn nó dọc theo sợi tơ nhiều lần để ép các bong bóng ra và làm ướt sợi cacbon. Các sợi hướng của các tia dán và hạt ở phía dưới là song song với trục tia, và hướng hình khối u là vuông góc với trục tia. Góc của hình khối u được đánh bóng vào một góc tròn, và bán kính của độ cong không nhỏ hơn 20 mm. Hướng của sợi cacbon ngoài cột là vuông góc với trục cột. Góc cột được đánh bóng tới góc tròn, và bán kính độ cong không nhỏ hơn 20mm. Các sợi carbon sẽ không bị chồng lên nhau và dán lại. Khu vực kết nối hoàn toàn các sợi cacbon sẽ không nhỏ hơn 95. Sau khi khô, chất keo trên bề mặt được dùng làm lớp bảo vệ, và một lớp cát trong vắt được rắc lên.

Trong kết luận

(1) Trong cấu trúc bị cháy, các thép bên ngoài được sử dụng để củng cố khung xà và cột, và phương pháp sợi carbon bên ngoài được dùng để củng cố các xà phụ và một phần của các trục khung và cột.

(2) Phương pháp xây dựng đúng có thể bảo đảm hiệu quả trong việc áp dụng các biện pháp củng cố cấu trúc.

(3) Sau khi tăng cường sức khỏe, dưới sự bảo trì và sử dụng bình thường, nó có thể đáp ứng các yêu cầu sử dụng của giai đoạn cơ bản 50 năm.
