Dự án Overview

Tòa nhà Chung Quỳ nằm trong khu vực vận chuyển của khu vực thương mại Thiên Tân, với diện tích 3516 m2, 1 tầng ngầm, 23 tầng trên mặt đất, và 1-3 tầng là bậc thang. Cấu trúc là một cấu trúc khung-nghe được với trục Tây Đông- Tây. Khoảng cách là 8.400mm, thời gian trục Bắc là 9 000mm, kích thước của dải khung là 400mm×650mm, và kích thước của chùm tia thứ hai là 200m×500mm.

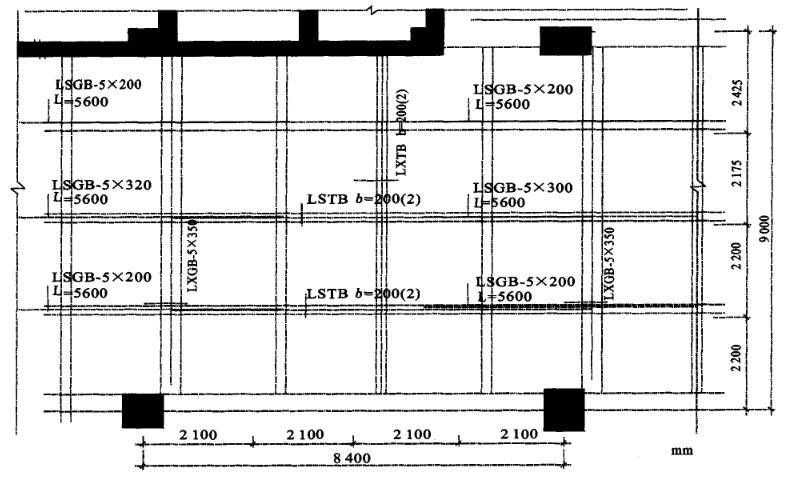

Do sự thay đổi chức năng của ngôi nhà 4 tầng, chùm tia 3 tầng trên sẽ được củng cố bằng cách gắn những tấm thép vào phần dưới của trục khung và tại thời điểm tiêu cực của hỗ trợ, và liên kết Sợi carbon trên phần trên của chùm thứ hai. Đối với chùm với đĩa thép dính ở phía dưới, gắn hai tấm thép vào mỗi đầu trục với một vòng 3×100 hình chữ U. Một chùm vải cacbon dính vào phần dưới của chùm, hai miếng vải hình khối u b = 100mm trên mỗi đầu của trục, và một vòng thép thắt lưng dài ở mỗi bên của vành đai khung.

So sánh giữa những miếng thép kết nối và sợi cacbon liên kết để củng cố

Ngày nay, thép liên kết được củng cố và sợi cacbon gắn kết trong bê tông thường được dùng trong việc tái tạo và củng cố cấu trúc xây dựng, và vị trí của sự gắn kết cũng tương tự như vậy. Dựa trên kinh nghiệm xây dựng, tấm thép và vải sợi cacbon được dùng trong dự án này được so sánh với những đặc tính vật lý, công nghệ xây dựng, cải thiện khả năng mang năng, chi phí và phân tích thị trường.

1) Tính chất vật lý của đĩa thép và chất sợi cacbon

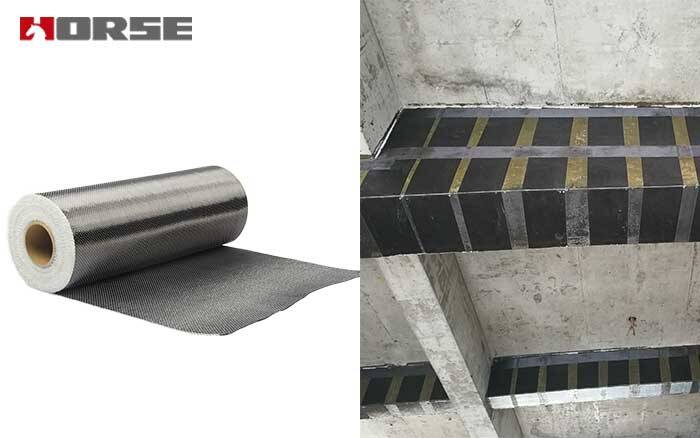

Cả thép và các bon đều là vật liệu có độ bền cao, đặc biệt là độ bền của sợi cacbon bền gấp hơn 10 lần so với thép thông thường. Các đặc tính vật chất của chất thép và sợi cacbon rất khác nhau, và cũng là một sự cân nhắc then chốt khi thiết kế những kế hoạch củng cố. Loại thép thường dùng Q235 được nhiều người biết đến trong ngành xây dựng và chất lượng của nó tương đối ổn định. Lớp sợi cacbon mới hơn có một sự biến đổi đặc biệt. Các lớp carbon hiện đang được sử dụng có khối lượng 200-600 g/m2 và một độ dày chỉ 0.111-0.333 mm. Tổng độ dày của cấu trúc được dán không quá 3mm, và so với thành phần bê tông được gia cố, về cơ bản không có sự gia tăng trọng lượng. Đây là một lợi thế chính của việc dán vải sợi cacbon, và nó sẽ không ảnh hưởng đến lớp bề mặt của thành phần sau khi xây dựng. Để đảm bảo chất lượng của cấu trúc bê tông, vải sợi cacbon được công ty chúng tôi sử dụng là sản phẩm của Horse Construction với hiệu suất cao và chất lượng tốt.

2) Bộ kết dính đã dùng.

Vật liệu chính của bộ kết nối rất giống nhau. Chẳng hạn, các công ty sản xuất keo dính cho cấu trúc thép cũng bắt đầu sản xuất keo dính cho vải cacbon. Thành phần chính là nhựa epoxy, thường được chia thành hai thành phần: tác nhân chính và chất chữa bệnh. Thậm chí trong một mức độ nhất định, có khả năng làm việc tốt trong một thời gian, thuận lợi cho việc xây cất, và bắt đầu được củng cố sau một thời gian.Hai phương pháp xây dựng cũng tương tự nhau về tiêu chuẩn chấp nhận. Ngoài việc kiểm tra bề ngoài, chất lượng keo còn là một phần quan trọng và có thể được thử nghiệm qua các thí nghiệm. Một sự chấp nhận quan trọng khác là các giới hạn về tốc độ rỗng thì khác nhau, nhưng phương pháp phát hiện thì giống nhau. Đối với việc dán các bon kiểm tra xây dựng, nếu vùng liên kết là ít hơn 95%, người ta cho rằng sự kết nối là không hợp lệ và cần phải được tái xây dựng. Đối với việc dán tấm thép kiểm tra xây dựng, nếu khu vực kết nối hiệu quả của khu vực neo là ít hơn 90%, và khu vực liên kết hiệu quả của vùng không phải là đất trống là ít hơn 70%, các tấm thép nên được bóc ra và dán lại.

3) Xây dựng thời gian và không gian.

Khi dính vải cacbon, không cần thiết thiết thiết lập một hệ thống áp suất.So với thép cắm, quá trình xây dựng rất đơn giản, tốc độ xây dựng rất nhanh, và không gian xây dựng thì rất nhỏ. Chỉ 1 đến 2 người được yêu cầu vận hành bề mặt hoạt động. Mỗi người thợ lành nghề có thể hoàn thành gần 200m2. Cùng một công việc, thời gian xây dựng vải dính cacbon là khoảng 40% thép dính

(4) Cách điều trị bề mặt cơ bản.

Cả thép dính và vải cacbon dính cần một bề mặt rắn của thành phần bê tông, loại bỏ lớp carbon hóa, và phải mịn và sạch sẽ khi xử lý bề mặt cơ bản. Tuy nhiên, việc điều trị bề mặt thép phức tạp hơn vải cacbon. Nó cần phải được đánh bóng để tạo ra một đường kim loại, và kiểu xay là vuông góc theo hướng lực. Chỉ cần lau sạch bề mặt dính và giữ cho nó khô.

5) So sánh sợi cacbon làm vững mạnh và tăng cường độ thép trong việc phát triển khả năng chịu đựng các thành phần.

Lớp thép và vải carbon được dán trên các chùm và dưới cùng của đĩa để tăng cường khả năng chống cong của thành phần, và được dán ở bên cạnh gần hỗ trợ chùm để nâng cao khả năng chống kéo của thành phần. Tuy nhiên, sức mạnh của sợi tơ là vải cacbon thấp hơn nhiều so với thép. Bây giờ việc dán vải cacbon không xem là khả năng chống kéo của nó, vì vậy một số thiết kế vẫn thích gắn thép vào để tăng cường. Đặc biệt trong việc phá hủy và củng cố các thành phần bị tổn hại trong sự biến đổi cấu trúc với những lực phức tạp hơn, phương pháp tăng cường của trục và thời điểm tiêu cực của sự hỗ trợ trong dự án này là gắn những tấm thép, cũng được xem xét.

Sợi carbon được tăng cường và làm thép gắn kết có thể cải thiện khả năng vận dụng của các thành phần đến một mức độ nào đó, nhưng phương pháp củng cố không phải là vô hạn. Bởi vì sợi cacbon tăng cường và tăng cường thép kết dính được thực hiện dựa trên các thành phần ban đầu, kích thước cắt ngang, tăng cường và cụ thể của cấu trúc ban đầu giới hạn mức độ mà chúng có thể đóng một vai trò.

6) về chi phí.

Đĩa thép Q 235 b với một phần 5 mm X 100 mm có thể cung cấp một sức mạnh thiết kế của 5 X 100 X 215 = 107 (kN). Nếu nó được thay đổi thành một sợi cacbon với chiều rộng 100 mm và độ dày bằng 0. 165 mm, sức mạnh thiết kế của vải cacbon được cho là 3 500 MPa. Sau đó sức mạnh thiết kế được cung cấp bởi vải cacbon là 0.167 X 100 X 3 500 =58 (kN). Nói cách khác, sức mạnh của một lớp thép dày 5mm tương đương với hai lớp vải cacbon. Nhưng việc gắn một tấm thép dày 5mm còn đắt hơn là nhét vào một tấm vải cacbon hai lưỡi.
