Xem toàn cảnh dự án

Một cái khung 49 tầng ở Quảng Châu là một tòa nhà thương mại. Tầng 3 của tầng hầm và tầng 4 là trung tâm mua sắm. Tầng 3 đến tầng 7 của tầng hầm được hoàn thành vào năm 1999. Tòa nhà dài 38m và 36.Rộng 8m. Những thanh xà được đúc ở vị trí, và độ mạnh của thiết kế bê tông là C30. Khi chủ nhân sửa lại bản vẽ của tòa nhà ban đầu, người ta thêm thang cuốn ở tầng hai để cho khách hàng đến rồi đi. Để đảm bảo rằng cấu trúc ban đầu vẫn có thể được sử dụng bình thường sau khi thêm trọng lượng của thang cuốn, cần phải tăng cường tia gốc với một phần thập lục X 1000mm và một khoảng thời gian 7400mm.

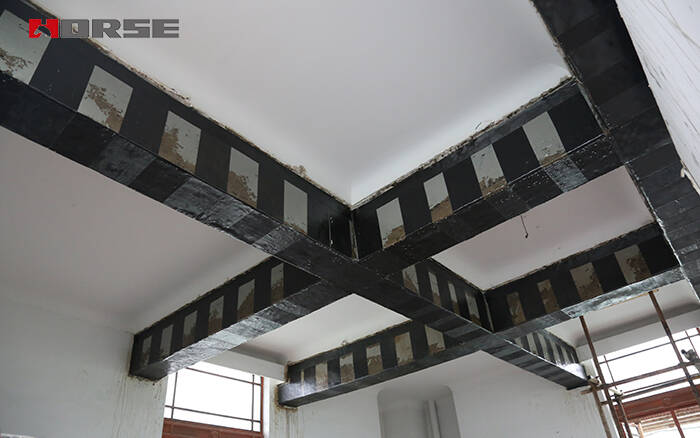

Sơ đồ chùm sợi carbon củng cố khung chùm tia

Theo những đòi hỏi của thời gian xây dựng dự án, để đạt được sự an toàn và hiệu quả xây dựng, sau khi so sánh phương pháp tăng cường phần, tăng cường thép bên ngoài, và chất sợi cacbon, nó được quyết định dùng vải sợi cacbon để củng cố các thành phần. Phương pháp này có thể cải thiện khả năng chống kéo và cong của chùm tia mà không làm tăng phần chùm, và nó có đặc điểm của trọng lượng ánh sáng, sức mạnh cao và bền vững. Đồng thời, chúng ta có thể tránh được việc làm ướt nơi công trường và có thể bảo vệ môi trường xây dựng.Do sự gia tăng của chùm tia khung, cần phải tính toán sự tăng cường của chùm và#39; các phần bình thường và cần thiết bằng cách dán lên các tấm carbon.

Kế hoạch tiếp viện

Thiết lập tải thang cuốn mới, kích cỡ phần, khoảng, độ mạnh bê tông và phần đầu tiên củng cố chùm của khung gốc vào công thức tính toán cho việc kéo cắt xén phần cong và ràng buộc, và cuối cùng thiết lập thêm của chùm khung. Dưới cùng của chùm tia được dán bằng sợi cacbon hai chiều rộng 500mm và chiều dài 7400mm. Dán các vòng hình chữ giữa U với chiều rộng 200mm dọc theo chiều dài của chùm tia, với khoảng cách 350mm. Chiều cao của vòng hình chữ U được coi là chiều cao của phần thành phần. Sau khi vòng hình chữ U được dán lên, dính sợi cacbon dài vào phần trên của trục và ở cả hai bên của eo. Chiều rộng hạt là 200mm (xem hình). Đặc điểm của sợi carbon là 300g/m2, 0.177mm dày.

Có thể đánh giá mối quan hệ giữa sợi cacbon và lớp nền cơ bản bằng phương pháp đập. Các tiêu chuẩn về khả năng cao là:

1) Một vùng đơn lẻ trống rỗng nhỏ hơn 0.13 mét vuông

2) Trống rỗng chiếm ít hơn 5% diện tích;

3) Cái trống rỗng trung bình nhỏ hơn 10 địa điểm trên một mét vuông.

Kết luận

Công nghệ gắn vải cacbon vào để củng cố và sửa chữa cấu trúc bê tông là dùng nhựa kết dính để dán sợi cacbon lên bề mặt bê tông để làm cho lớp sợi cacbon chịu căng thẳng. Nó được phối hợp với sự biến dạng bê tông và mang lực lượng lại với nhau, do đó đóng vai trò củng cố cấu trúc.

Dự án này sử dụng phương pháp củng cố sợi cacbon để củng cố lại các chùm tia. Chất lượng công trình xây cất cao, hiệu quả xây cất cao, và việc sử dụng sau này không đòi hỏi phải được bảo trì đều đặn. Sau khi dùng đến biện pháp củng cố, tình trạng sẽ tốt và hiệu quả mong đợi sẽ được thực hiện. Nó xứng đáng được phổ biến và áp dụng.
